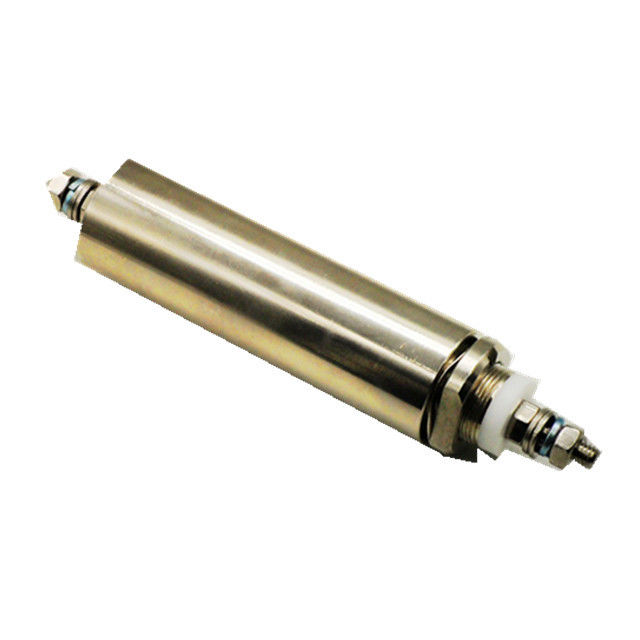

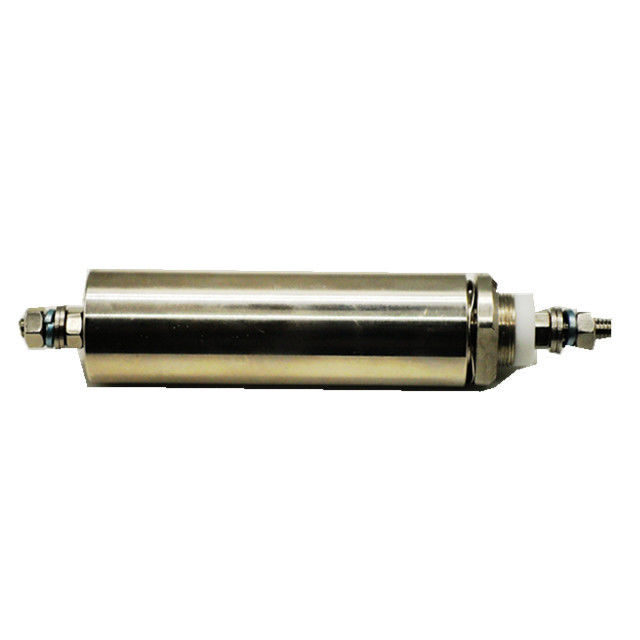

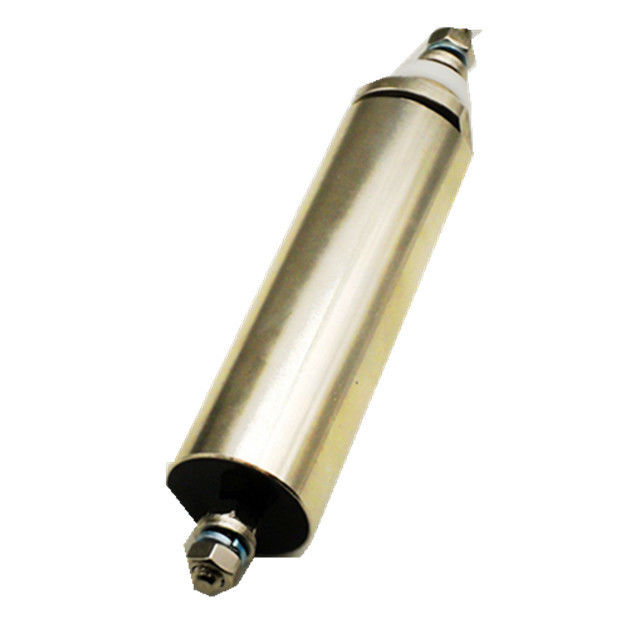

Condensatori passanti ad alta corrente EMC da 250 V CA 50 A per ambienti schermati RF

La maggior parte dei dispositivi elettrici ed elettronici, come motori, alimentatori e microprocessori, generano un certo grado di rumore elettromagnetico ad alta frequenza. Sebbene sia un problema comune, il rumore prodotto può rivelarsi problematico, soprattutto nelle operazioni critiche, poiché degrada la qualità delle trasmissioni di segnale e potenza.

I filtri per interferenze elettromagnetiche (EMI) sono una soluzione utilizzata dai professionisti del settore per mitigare l'effetto del rumore elettromagnetico sulle linee di alimentazione e di segnale. Utilizzando i dispositivi nelle apparecchiature elettriche ed elettroniche, migliorano le prestazioni del sistema reindirizzando e riducendo il rumore annullando o mettendo a terra la linea.

Specifica tecnica
- Tensione nominale: 250 V CA/600 V CC
- Corrente nominale: 1A-300A
- Frequenza operativa: 50/60Hz
- Intervallo di temperatura: 40/085/56

Filtri EMI personalizzati

Il nostro team comprende perfettamente che una soluzione standardizzata potrebbe non essere adatta a ogni cliente. Fortunatamente, in qualità di esperti nella filtrazione delle interferenze elettromagnetiche, disponiamo delle conoscenze e delle competenze per progettare e costruire filtri EMI personalizzati per soddisfare esigenze specifiche.

Forniamo soluzioni personalizzate a servizio completo, offrendo supporto al cliente dall'ideazione del progetto al completamento del progetto. I nostri servizi includono progettazione e analisi del circuito del filtro, progettazione e layout dell'imballaggio, prototipazione e test, tutti ottimizzati per offrire la massima qualità al miglior prezzo possibile. Accogliamo progetti di filtri personalizzati con valori di tensione compresi tra 0 e 400 V CC e tra 0 e 480 V CA, valori di corrente compresi tra 0 e 400 A e frequenze fino a 400 Hz. Su richiesta sono disponibili anche gamme superiori.

Come funzionano i filtri EMI?

I filtri EMI esistono come dispositivi separati o integrati nelle apparecchiature elettriche ed elettroniche. In termini più semplici, all'interno di tali apparecchiature, agiscono come filtri passa-basso per la corrente indesiderata, generalmente ad alta frequenza. Sono costituiti da componenti elettrici passivi, inclusi induttori e condensatori, che, una volta assemblati insieme, formano un circuito LC completo. Il componente dell'induttore consente alle correnti a bassa frequenza e CC di passare senza ostacoli e blocca la corrente ad alta frequenza (ovvero il rumore). Una volta bloccato, il percorso a bassa impedenza fornito dal componente condensatore dirige il rumore verso l'alimentatore o una connessione con messa a terra.

Poiché i filtri EMI sono in grado solo di deviare le interferenze condotte, i dispositivi sono spesso combinati con componenti di schermatura e isolamento per bloccare il rumore irradiato che viaggia attraverso l'aria. L'interferenza irradiata è particolarmente preoccupante quando è presente una lunghezza significativa del conduttore tra il filtro e la fonte di interferenza. Se è presente solo un breve tratto di cavo tra il filtro e la sorgente di rumore, il solo filtro EMI può essere sufficiente.
