La RFI ha protetto gli sfiatatoi della guida d'onda
,Emi Shielded Waveguide Air Vents
,Emi Rfi Shielded Waveguide Vents
-
TipoFiltro RC
-
Funzione di trasferimentoPassaggio basso
-
Tipo di pacchettoMontaggio superficiale
-
Frequenza centrale nominale/
-
Larghezza di banda 3dB/
-
Perdita di inserzione/
-
Impedenza di ingresso/
-
Attenuazione della banda di arresto/
-
filtro a nido d'ape mertialottone/acciaio/alluminio
-
spessore del filtro a nido d'ape12,5-25 mm
-
imballaggio del filtro a nido d'apeimballaggio in legno
-
filtro a nido d'ape spessore standard12,5 mm, 19 mm, 25 mm
-
telaio del filtro a nido d'apePersonalizzato
-
dimensione del filtro a nido d'ape300*300 600*600
-
Filtro a nido d'ape ApplicazioneStanza di protezione di rf
-
PortaShanghai
-
Luogo di origineJiangsu, Cina
-
MarcaHZ
-
CertificazioneCE RoHS
-
Numero di modelloHertz
-
Quantità di ordine minimo>Pezzi =1
-
Prezzo$100.00
-
Imballaggi particolariwoonden il caso
-
Capacità di alimentazione10000 pezzo/pezzi per Mese

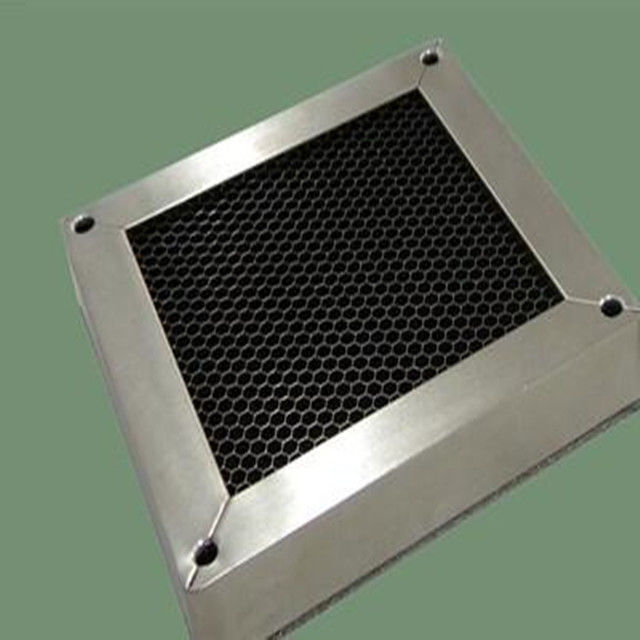

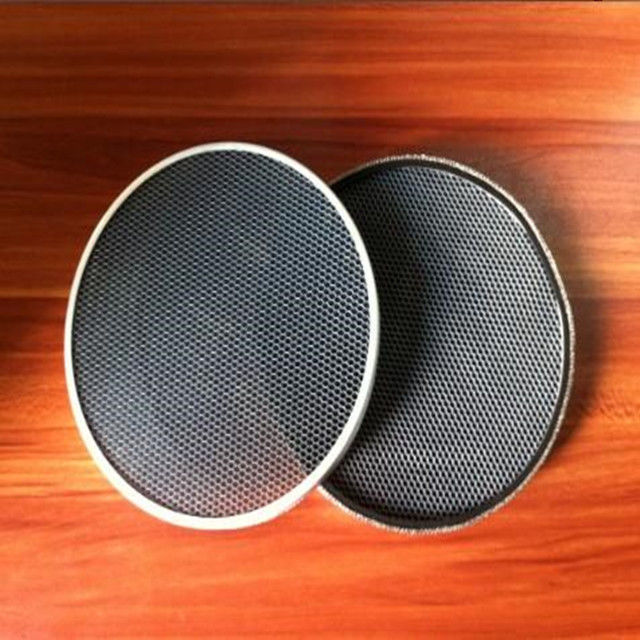

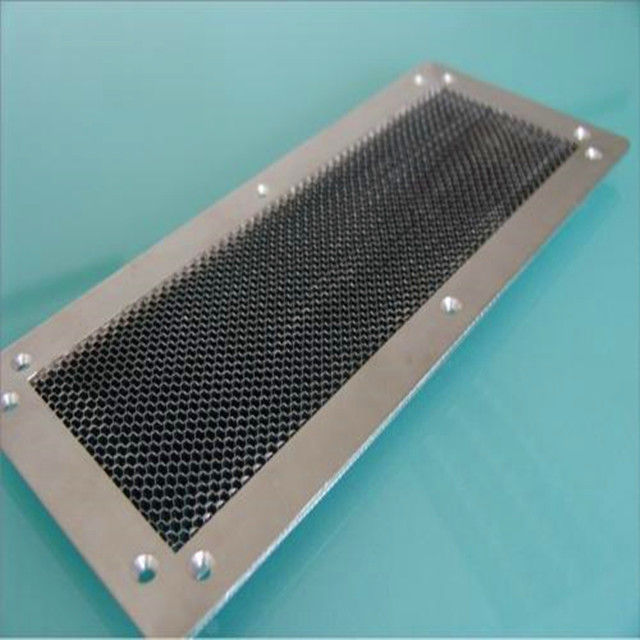

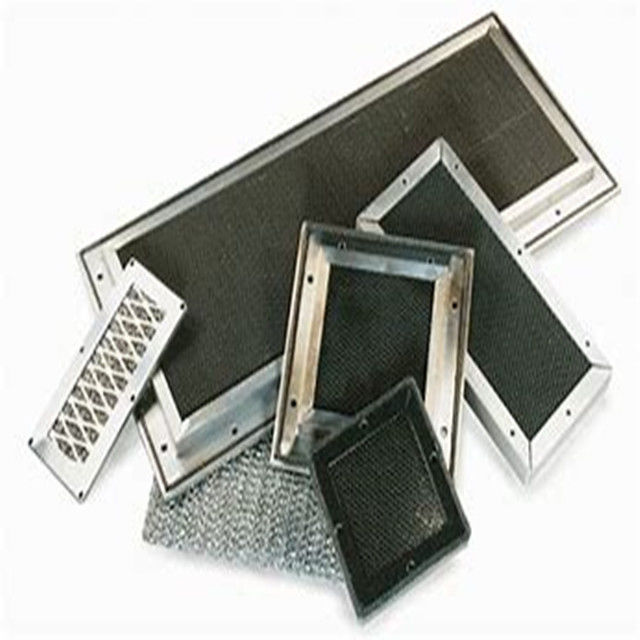

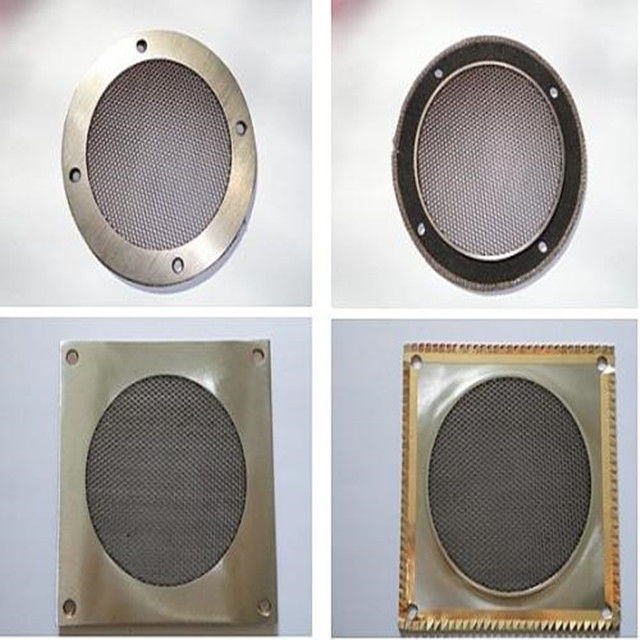

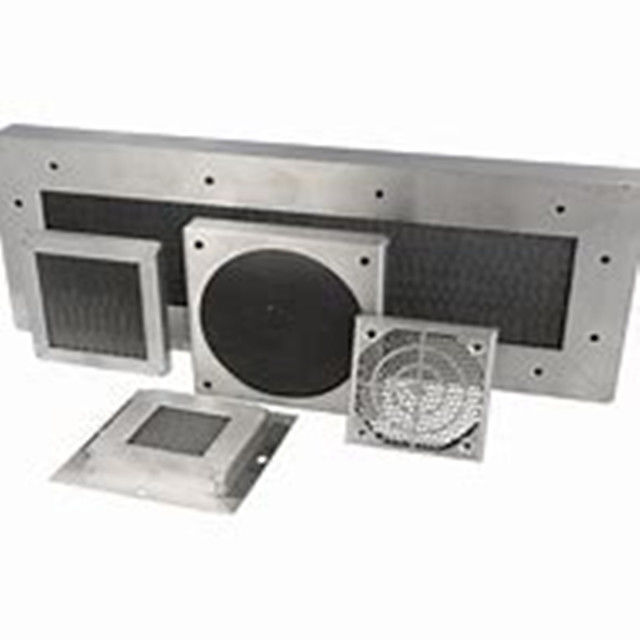

EMI Rfi Guida d'onda blindata Ventilazioni rf camera di schermatura
EMI RFI filtro dell'aria di ventilazione a scudo per la camera di prova emc tipo ottone
| • FRAGGIO | • Lega di alluminio 6063-T4 per QQ-A-200/8 |
| • HONEYCOMB | • MIL-C-7438 |
| • FASTER | • inserto di alluminio, 8-32 UNC-3B |
| • FINIZZAZIONE CROMATA | • MIL-C-5541C |
| • L'acciaio | • MIL-T-10727 |
Caratteristiche per la finestra di ventilazione del nido di miele per la sala di schermatura
1- Fornire la massima attenuazione RF consentendo un flusso d'aria ottimale.
2- Disponibile in base alle esigenze individuali
3 - Le finestre a guida d'onda per la saldatura utilizzano una placcatura di stagno importata per la stampatura, per garantire la qualità durante il processo di trasporto e assemblaggio e garantire l'effetto di schermatura.
4- Produrre varie specifiche personalizzate per uso civile o militare
Dimensione standard per la finestra di ventilazione del nido di miele per la sala di schermatura
|
Materiali da favo di miele |
(A) Acciaio (B) Rame C) Acciaio inossidabile D) Alumini |
|
Dimensione del favo di miele |
(A) 300*300 mm (B) 300*600 mm (C) 450*450 mm (D) 600*600 mm (E) 600*900 mm |
|
Spessore del nido di miele |
(A) 12,5 mm (B) 19 mm (C) 25 mm (D) 50 mm |
|
La dimensione del buco |
(A) 3,2 mm (B) 4,0 mm (C) 4,8 mm |
|
Tipo di telaio |
(A) Con telaio (B) Senza cornice |
Prestazioni di schermatura per la finestra di ventilazione del nido di miele per la sala di schermatura
|
Campo magnetico |
14KHz≥75dB 150KHz≥100dB |
|
Campo elettrico |
200KHz-50MHz≥110dB |
|
Onda piatta |
50MHz-1GHz≥110dB |
|
Microonde |
1GHz-10GHz≥100dB |
