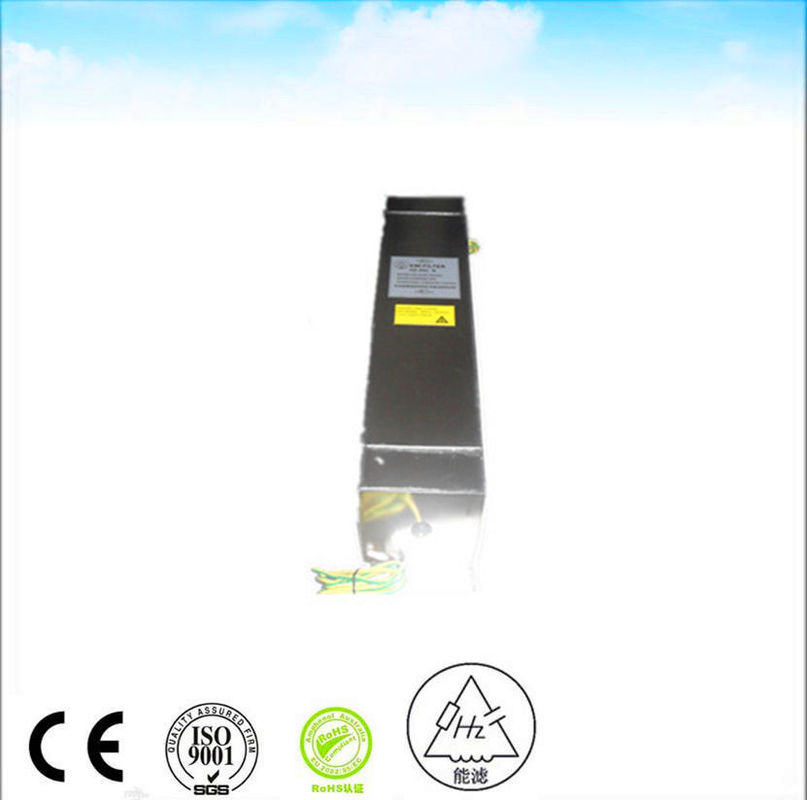

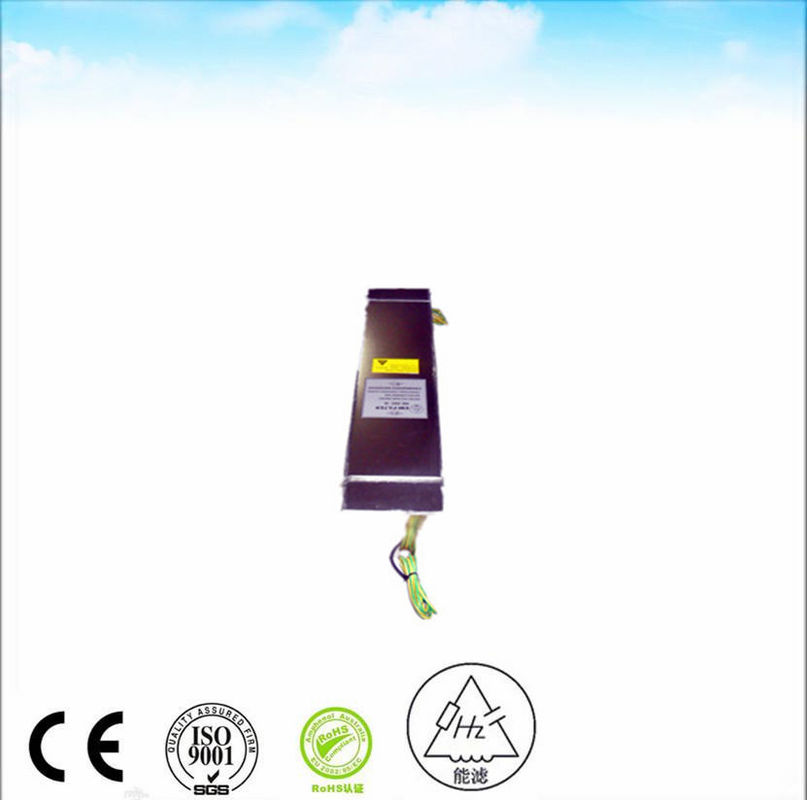

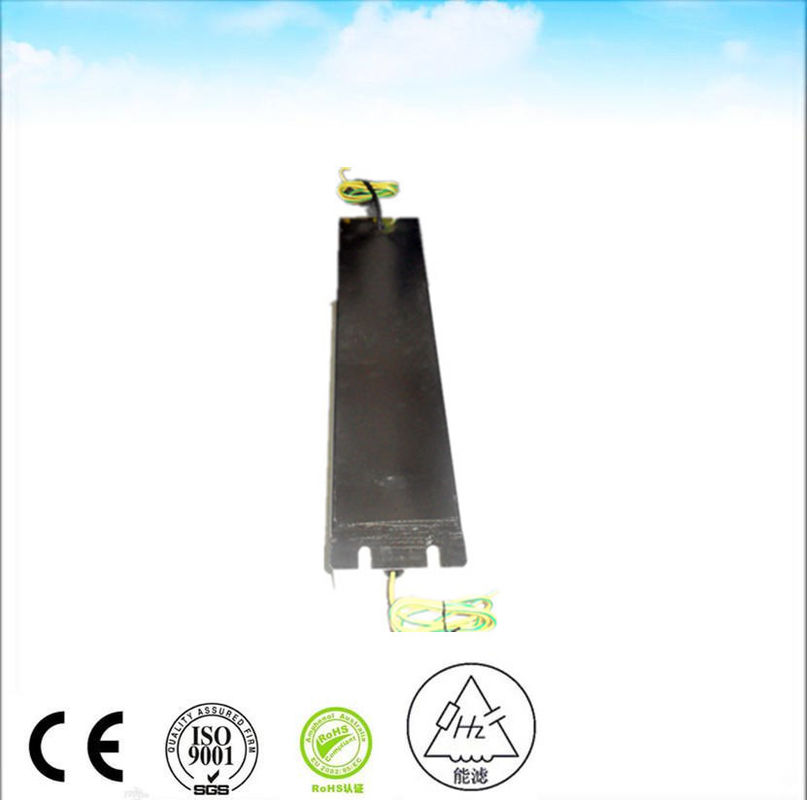

250VAC 70A emi camera anekoca del filtro a terra
filtri EMI o filtri per interferenze elettromagnetiche, denominati anche filtri RFI o filtri per interferenze radio-frequenti,sono un dispositivo elettrico / circuito che attenuano il rumore elettromagnetico ad alta frequenza presente sulle linee di alimentazione e segnaleIl rumore ad alta frequenza è generato da una varietà di dispositivi elettrici ed elettronici quali motori, comandi elettronici, alimentatori, inverter, circuiti di orologeria, microprocessori, apparecchi,dispositivi elettronici ecc.Questo rumore è in genere nell'intervallo di frequenza da 9KHz a 10GHz e può degradare o impedire le trasmissioni del segnale e/o le prestazioni previste di un'apparecchiatura elettrica/elettronica.Le componenti a bassa frequenza del rumore EM possono influenzare anche la qualità dell'energia.
| Voltaggio nominale | 250 VAC | ||
| Corrente nominale | 30 A | ||
| FREQUENZA operativa | 50 60 Hz | ||
| Caduta di tensione | di potenza inferiore a 1 V | ||
| Sovraccarico | 140% di corrente nominale per 15 minuti | ||
| Distorsioni armoniche | Meno del 2% @ piena corrente nominale | ||
| Corrente di perdita | ≤ 0,2A@380/230VAC e 50Hz | ||
| Tensione resistente dielettrica | 1000VDC (linea a linea) 1000VDC (linea a cassa) | ||
| Resistenza dell'isolamento DC | Come per il metodo MIL-STD-202 202 | ||
| Forza terminale | Come per MIL-STD-202 Metodo 211 | ||
| Aumento della temperatura | Come per MIL-F-15733 | ||
| Perdita di inserimento | ≥ 100dB@14K-40GHz secondo MIL-STD-220A, in condizioni di carico | ||
| Classificazione climatica | 25/070/21 | ||
I filtri EMI industriali forniscono un percorso di bassa impedenza al rumore ad alta frequenza e lo riducono cancellando la linea e i componenti neutri o mettendolo a terra.L'efficacia di un filtro EMI/RFI come misura della perdita di inserimento (in dB nell'intervallo di frequenza)Un filtro EMI è di solito più utile per il rumore elettromagnetico è 9KHz a 30MHz intervallo di frequenza che viene condotto attraverso i fili.Le frequenze al di là di 30 MHz sono tipicamente irradiate (viaggiano attraverso l'aria) e richiedono schermatura e isolamento input/output.Per le frequenze irradiate, il montaggio del filtro è più critico della sua prestazione di perdita di inserimento.
I filtri EMI sono ampiamente utilizzati in applicazioni quali apparecchi, sistemi e sottosistemi militari / aerospaziali, sistemi di gestione dell'energia, computer, attrezzature di automazione di fabbrica, attrezzature industriali,Dispositivi di imaging/diagnosi medica/pazienti, attrezzature per l'esercizio fisico, caricabatterie per automobili, sale di risonanza magnetica, camere di prova/camere protette e molti altri.
