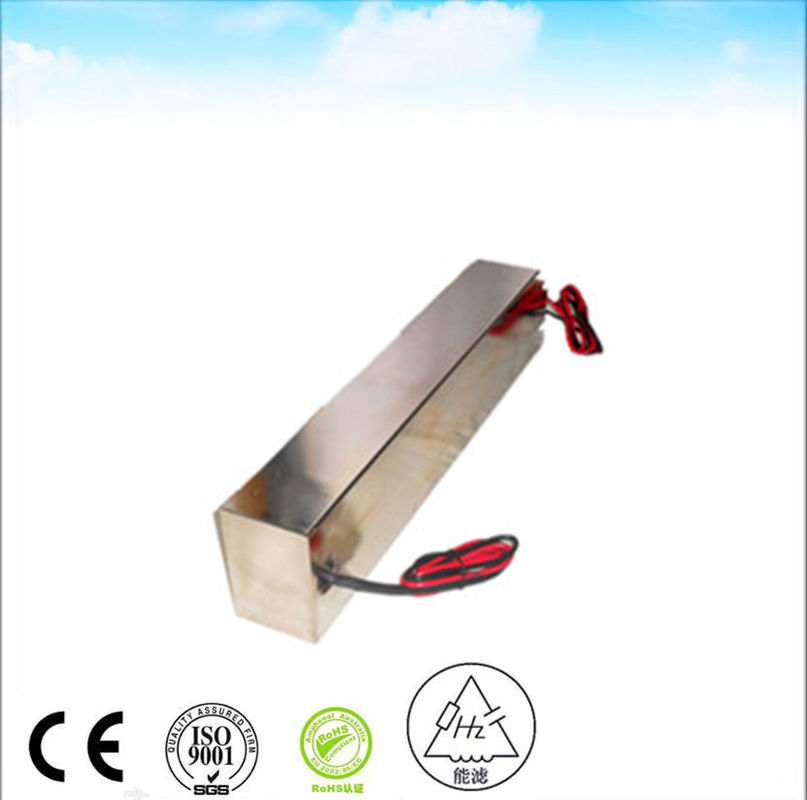

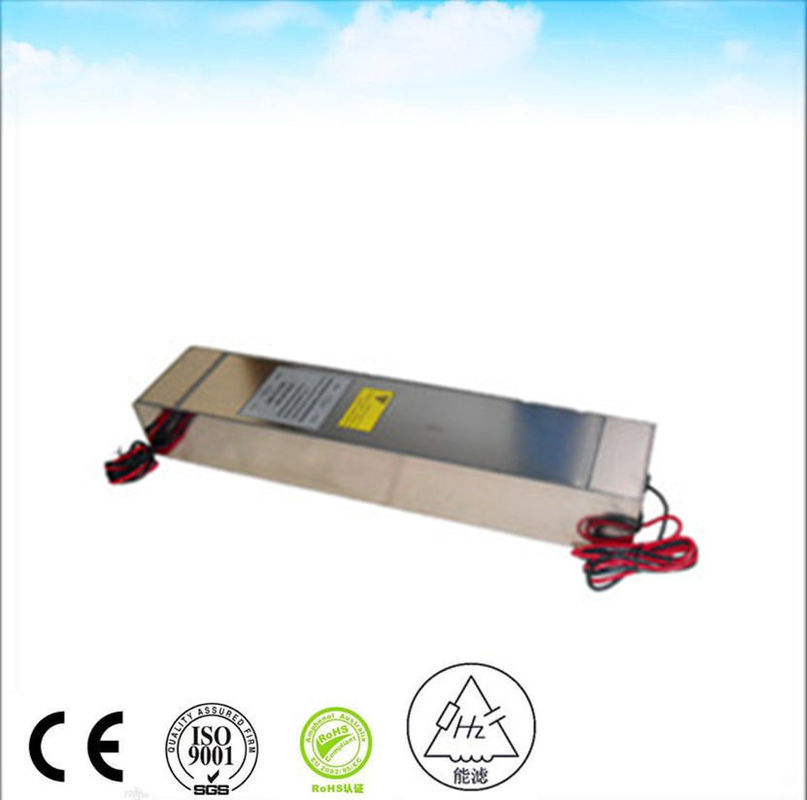

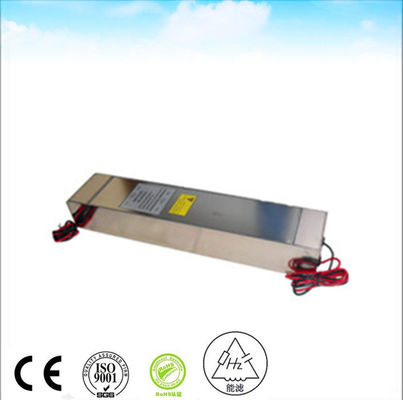

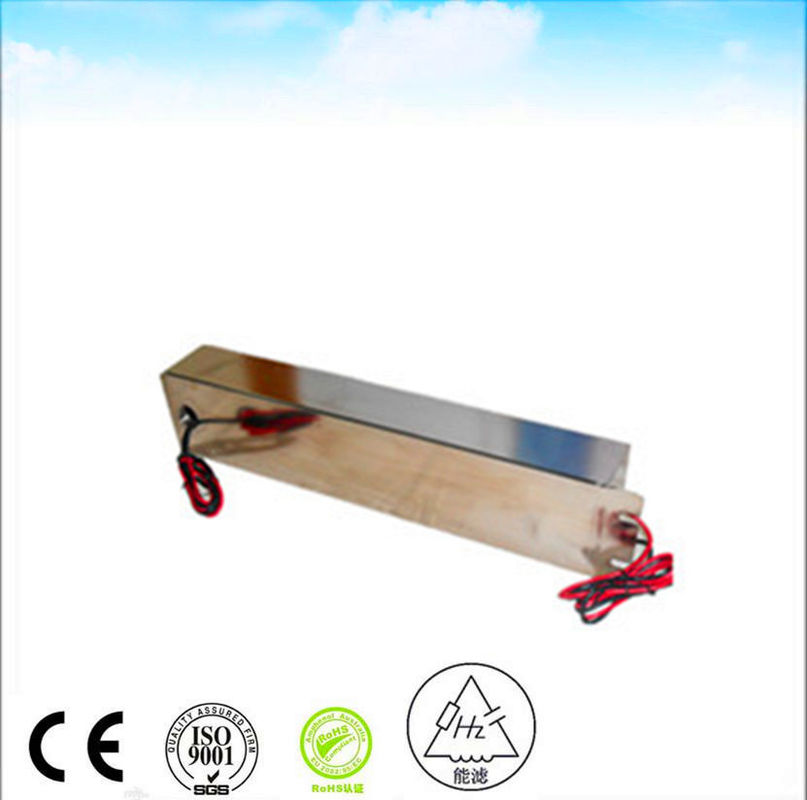

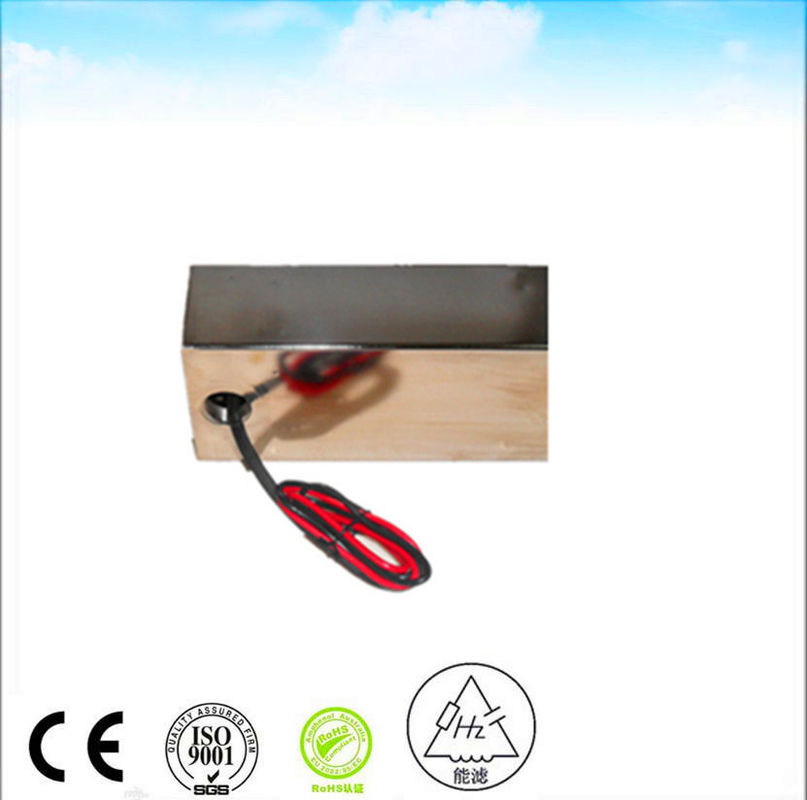

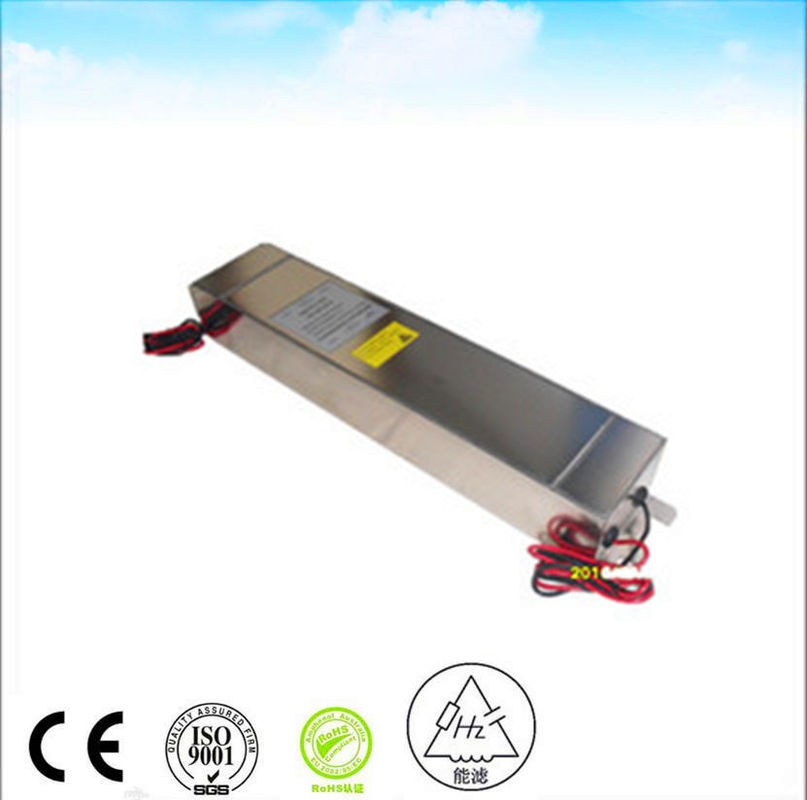

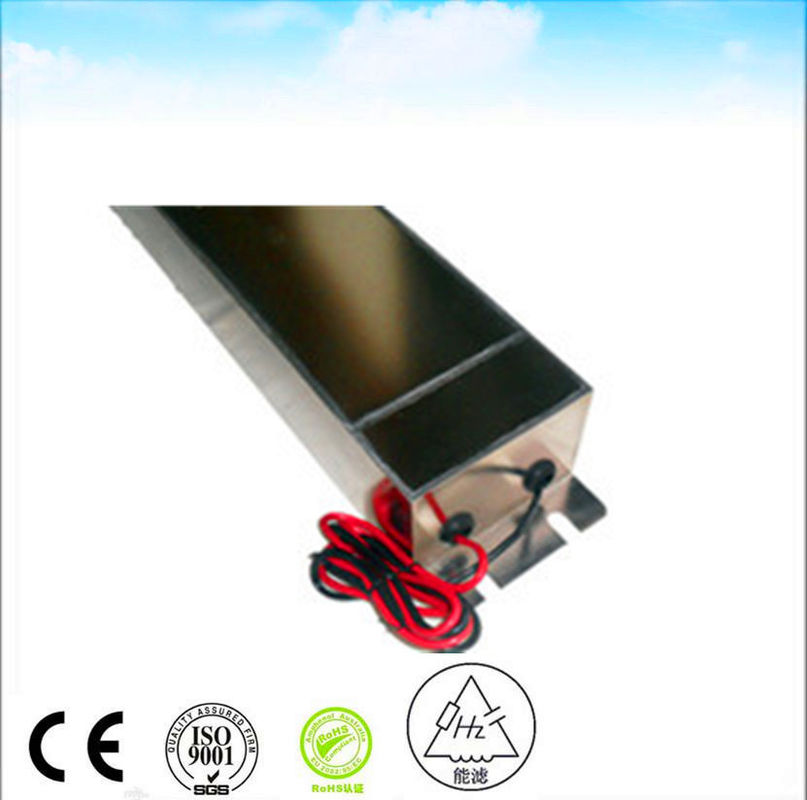

50A 250VAc Linea Emi Disegno del filtro per camera di schermatura rf e camera anecoica

250VAC 50A emi filtro della linea di alimentazione

Suggerimenti per il montaggio del filtro EMI

I cavi e i cablaggi all'interno di un sistema, compresi i cavi di alimentazione di ingresso, possono agire come antenne per il rumore ad alta frequenza (10 ̊s di MHz e superiore) irradiandoli attraverso l'aria e raccogliendoli.Questo può rappresentare una seria sfida per mitigare le emissioni irradiate e ad alta frequenzaIl rumore di frequenza superiore (10 ̊s pf MHz e superiore) filtrato dal circuito di filtraggio può essere accoppiato dall'altra parte (cavi) tramite la modalità irradiata.Questo rende l'installazione del filtro piuttosto criticaTenendo conto delle seguenti raccomandazioni per l'installazione del filtro EMI si può garantire una corretta prestazione del filtro EMI:

• Montare il filtro in un luogo che richieda le corse più brevi del cavo.
• Quando l'obiettivo è la riduzione del rumore, montare il filtro il più vicino possibile alla fonte EMI, sia che si tratti di un'unità, fonte di alimentazione ininterrotta, inverter o altro componente.più cablaggio è disponibile per la propagazione del rumore.
• Per garantire la conformità all'EMI, installare il filtro il più vicino possibile al punto di ingresso di potenza (POE).
• Il filtro è montato sul telaio al punto di ingresso di energia con una protezione adeguata, creando un buon isolamento input-output.
• Se il montaggio della paratia non è possibile, mantenere i fili/cavi all'ingresso del filtro il più breve possibile e proteggere i cavi di ingresso, se necessario.
• Per le applicazioni MIL, utilizzare il connettore di grado MIL installato direttamente sulla scatola del filtro e montarlo a paratia sul telaio.
• Cavi di uscita del filtro dello scudo se raccoglie rumore dall'interno del sistema.

Voltaggio nominale	250 VAC
Corrente nominale	30 A
FREQUENZA operativa	50 60 Hz
Caduta di tensione	di potenza inferiore a 1 V
Sovraccarico	140% di corrente nominale per 15 minuti
Distorsioni armoniche	Meno del 2% @ piena corrente nominale
Corrente di perdita	≤ 0,2A@380/230VAC e 50Hz
Tensione resistente dielettrica	1000VDC (linea a linea) 1000VDC (linea a cassa)
Resistenza dell'isolamento DC	Come per il metodo MIL-STD-202 202
Forza terminale	Come per MIL-STD-202 Metodo 211
Aumento della temperatura	Come per MIL-F-15733
Perdita di inserimento	≥ 100dB@14K-40GHz secondo MIL-STD-220A, in condizioni di carico
Classificazione climatica	25/070/21
