High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

Assorbitore in ferrite ad alta frequenza per schermatura RF, dimensioni 100*100, per camere di schermatura RF, camere anecoiche EMC

Prodotti - Assorbente di piastrelle di ferrite
  • Evidenziare

    Absorbente di piastrelle di ferrite a schermatura RF

    ,

    Assorbente per piastrelle di ferrite 100x100

    ,

    Assorbente di piastrelle di ferrite da 100 dB

  • Tipo
    piastrella in ferrite
  • Colore
    Nero
  • Dimensione base
    100*100
  • Spessore
    5.2 mm 6.7 mm
  • Larghezza di banda 3dB
    14K
  • Perdita di inserzione
    100 dB
  • Impedenza di ingresso
    50ohm
  • Attenuazione della banda di arresto
    100 dB
  • Applicazione
    CAMERA DI CONTABILITÀ ELETTROMAGNETICA
  • MOQ
    500 PZ
  • Fornitura
    10000
  • Consegna
    Via mare
  • Porta
    Shanghai
  • Luogo di origine
    Jiangsu, Cina
  • Marca
    neutral
  • Certificazione
    CE RoHS
  • Numero di modello
    5,2
  • Quantità di ordine minimo
    1 - 9 pezzi
  • Prezzo
    $1000
  • Imballaggi particolari
    100 pc in un cartone il peso lordo è circa 20Kg
  • Capacità di alimentazione
    100 pezzo/pezzi per Settimana

Assorbitore in ferrite ad alta frequenza per schermatura RF, dimensioni 100*100, per camere di schermatura RF, camere anecoiche EMC

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
Ottieni prezzo Ora chiacchieri

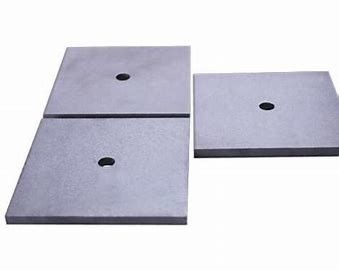

Dimensioni delle piastrelle di ferrite

  • Dimensione della base: 100*100 mm
  • Altezza standard: 5,2 mm, 6,7 mm
  • Diametro dell'apertura: 10 mm





Applicazione delle piastrelle di ferrite

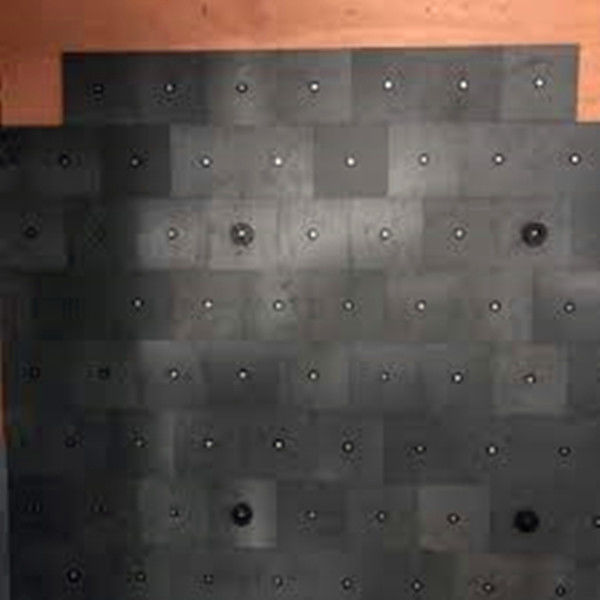

  • Utilizzato per la camera EMC

Sulla base del principio della permeabilità magnetica complessa uguale (o quasi uguale) alla costante dielettrica complessa.I materiali con questa proprietà presentano un'impedenza uguale a quella dello "spazio libero" e quindi non riflettono l'energia irradiata a incidenza normale.

Le piastrelle di ferrite possono fornire 10dB - 25dB di assorbimento tra 30MHz e 1GHz.



Dimensioni per la piastrella di ferrite della camera EMC

  • Dimensione della base: 100*100 mm
  • Altezza standard: 5,5 mm, 6,7 mm
  • Diametro dell'apertura: 10 mm

Applicazione per piastrelle di ferrite per camere EMC

Utilizzato per la camera EMC

Permeabilità iniziale 5500
Fattore di perdita relativa 15@0,1MHz
Densità del flusso di saturazione 280 ((1194A/m)
Rimanenza 180
coercibilità 3
Fattore di temperatura relativa 3
Temperatura di Curie. 90
Densità 4.85*1000
Resistenza 100



Prestazioni

30 MHz -25,5 dB
100 MHz -38 dB
300 MHz -19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000 MHz -10 dB



Assorbitore in ferrite ad alta frequenza per schermatura RF, dimensioni 100*100, per camere di schermatura RF, camere anecoiche EMC 0

Parte Dimensioni in mm
A 99.95 +/- 0.10
B 99.95 +/- 0.10
C 6.70 +/- 0.10
D 10.00 +/- 0.20
Peso

330 g





Assorbitore in ferrite ad alta frequenza per schermatura RF, dimensioni 100*100, per camere di schermatura RF, camere anecoiche EMC 1Assorbitore in ferrite ad alta frequenza per schermatura RF, dimensioni 100*100, per camere di schermatura RF, camere anecoiche EMC 2
