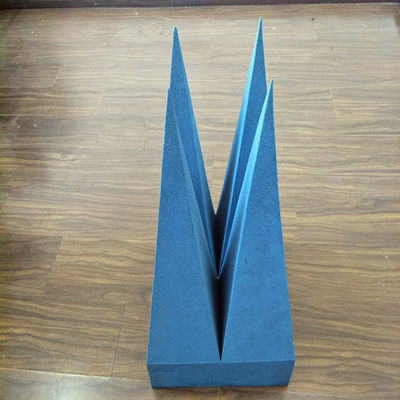

rf Assorbente di schiuma piramidale per camera anecoica
L'assorbente di schiuma piramidale può essere utilizzato per l'intervallo di frequenza da 100 MHz a 40 GHz. Il fattore che determina la frequenza utilizzabile più bassa è la dimensione fisica della piramide di schiuma.Più grandi sono le dimensioni della piramideDato il volume consumato all'interno di un involucro anecoico quando si utilizza una schiuma piramidale di grandi dimensioni.Le piastrelle di ferrite sono spesso sovrapposte ad un più piccolo assorbitore di schiuma piramidale per estendere le prestazioni anecoiche fino a 30 MHz senza perdere spazio preziosoLa schiuma di poliuretano carica di carbonio (e ritardante del fuoco) può essere fornita in varie dimensioni.
Tipi di assorbenti di schiuma RF
· Assorbente di micromave in lamiera di gomma
· Assorbente a microonde a base di spuma a base di carbonio
· Absorbente a microonde a nido di miele e ad alta potenza
· Assorbente per microonde spruzzante
· Assorbente a microonde rigido e cassabile
TIPO | Dimensione di base | NUMERO DELLA PIRAMIDA | Peso | Altezza totale | Altezza della base | Altezza piramidale |
PIRAMIDALE Larghezza |
HZ-30 | 500*500 | 36*36 | 1.1 | 30 | 15 | 15 | 14 |
HZ-50 | 500*500 | 20*20 | 1.8 | 50 | 20 | 30 | 25 |
HZ-70 | 500*500 | 20*20 | 2.5 | 70 | 20 | 50 | 25 |
HZ-100 | 500*500 | 13*13 | 3.3 | 100 | 25 | 75 | 38 |
HZ-150 | 500*500 | 9*9 | 4.8 | 150 | 30 | 120 | 56 |
HZ-200 | 500*500 | 7*7 | 6.3 | 200 | 40 | 160 | 71 |
HZ-300 | 500*500 | 5*5 | 9 | 300 | 60 | 240 | 100 |
HZ-400 | 500*500 | 4*4 | 12 | 400 | 70 | 330 | 125 |
HZ-500 | 500*500 | 3*3 | 15 | 500 | 80 | 420 | 167 |
HZ-600 | 400*400 | 2*2 | 18 | 600 | 90 | 510 | 200 |
HZ-700 | 250*500 | 1*2 | 21 | 700 | 100 | 600 | 250 |
HZ-800 | 250*500 | 1*2 | 24 | 800 | 100 | 700 | 250 |
HZ-1000 | 334*334 | 1*1 | 30 | 1000 | 150 | 850 | 3 |
TIPO | Altezza | RIFLETTIVITÀ | ||||||||
40 | 15 | 10 | 3 | 1.5 | 0.5 | 0.3 | 0.2 | 0.15 | ||
HZ-100 | 100 | 50 | 45 | 40 | 30 | 20 | ||||
HZ-150 | 150 | 50 | 50 | 45 | 33 | 25 | ||||
HZ-200 | 200 | 50 | 50 | 50 | 37 | 30 | 17 | |||
HZ-300 | 300 | 50 | 50 | 50 | 40 | 33 | 20 | |||
HZ-400 | 400 | 50 | 50 | 50 | 45 | 40 | 25 | 17 | ||
HZ-500 | 500 | 50 | 50 | 50 | 45 | 40 | 30 | 20 | 17 | |
HZ-600 | 600 | 50 | 50 | 50 | 50 | 40 | 30 | 25 | 20 | |
HZ-700 | 700 | 50 | 50 | 50 | 50 | 43 | 35 | 30 | 20 | 17 |
HZ-800 | 800 | 50 | 50 | 50 | 50 | 45 | 36 | 30 | 20 | 17 |
HZ-1000 | 1000 | 50 | 50 | 50 | 50 | 45 | 38 | 35 | 25 | 20 |
Informazioni di base sull'assorbente di schiuma RF
· Dimensioni base: 500*500mm, personalizzato accettabile
· Altezza standard: 30,50,100,150,200,300,400,500,700,800,1000 mm
Caratteristiche dell'assorbente di schiuma RF
· Il materiale tradizionale per le camere anecoiche
· Assorbimento eccezionale su un ampio intervallo di frequenze
· Flessibilità
