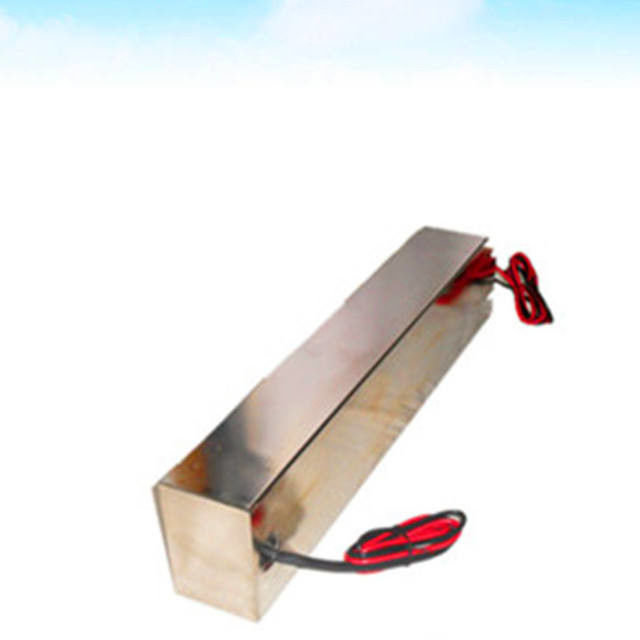

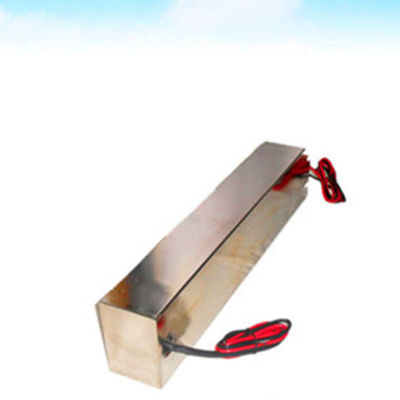

Filtro EMI per rete elettrica AC 220VAC per schermatura RF, camera anecoica

FILTRO LINEA DI ALIMENTAZIONE EMI 1P 220VAC 50/60 Hz16A PER STANZA SCHERMATA RF

La maggior parte dell'elettronica contiene un filtro EMI, sia come dispositivo separato, sia integrato nei circuiti stampati. La sua funzione è quella di ridurre il rumore elettronico ad alta frequenza che può causare interferenze con altri dispositivi. Esistono standard normativi nella maggior parte dei paesi che limitano la quantità di rumore che può essere emessa.

Un filtro di linea di alimentazione, chiamato anche filtro di linea di alimentazione EMI, è una rete passiva bidirezionale, un'apparecchiatura elettrica che filtra efficacemente un particolare punto di frequenza nella linea di alimentazione o la frequenza al di fuori di un particolare punto di frequenza. I filtri di linea sono progettati per le interferenze elettromagnetiche (EMI) nella rete elettrica, e sono una rete a due porte selettiva in frequenza solitamente composta da induttori, condensatori, resistori. In realtà è un tipo di filtro e può anche essere chiamato filtro di riflessione in base al principio di funzionamento. Fornisce un'alta impedenza in serie e una bassa impedenza in parallelo nella banda di arresto del filtro, creando un forte disadattamento tra la sorgente di rumore e la sua impedenza con l'impedenza di carico, trasmettendo così i componenti di frequenza indesiderati indietro alla sorgente di rumore.

Quando si seleziona il filtro di linea di alimentazione, si dovrebbero considerare tre indicatori principali: il primo è la tensione e la corrente, il secondo è la perdita di inserzione, e infine le dimensioni e la struttura. Poiché il filtro interno è tipicamente incapsulato, l'ambiente non è una preoccupazione principale. Tuttavia, le caratteristiche di temperatura di tutti i materiali di incapsulamento e dei condensatori del filtro influenzano in qualche modo le caratteristiche ambientali del filtro di alimentazione.
