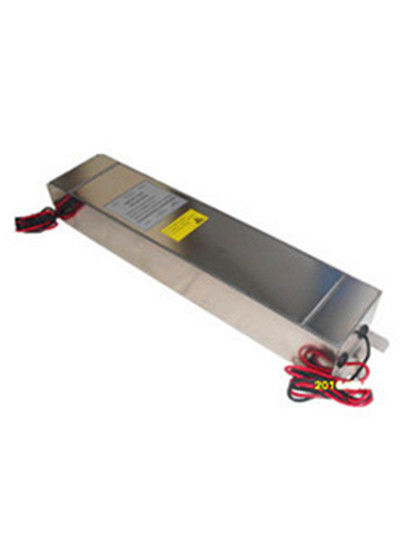

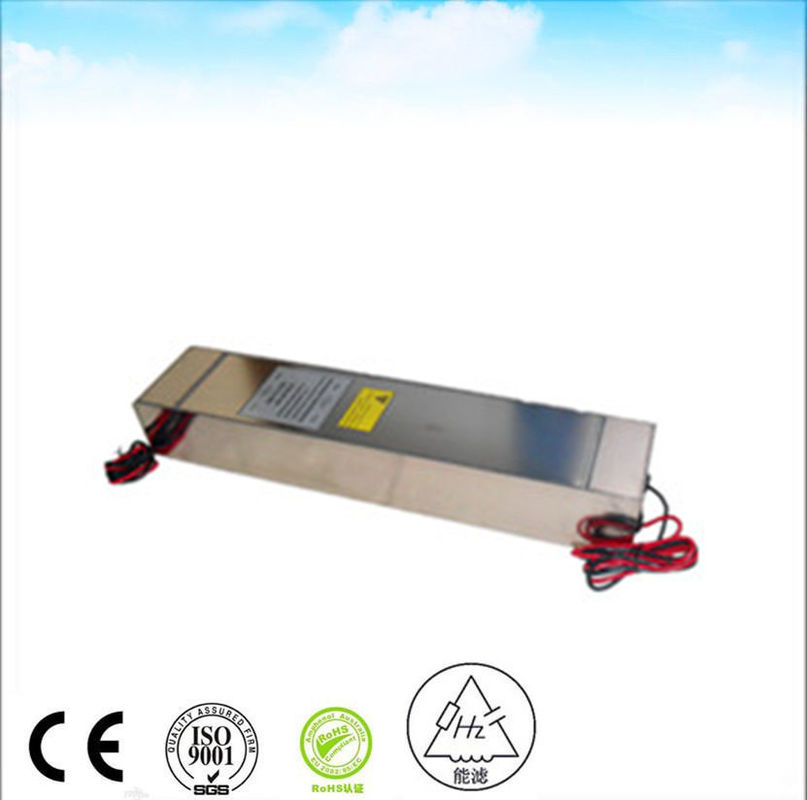

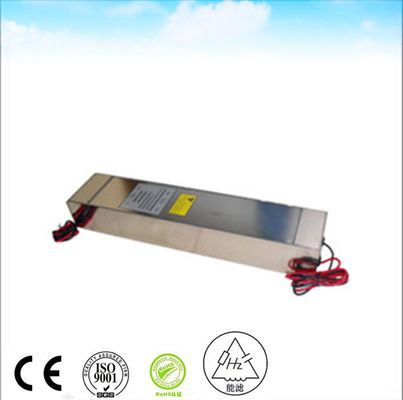

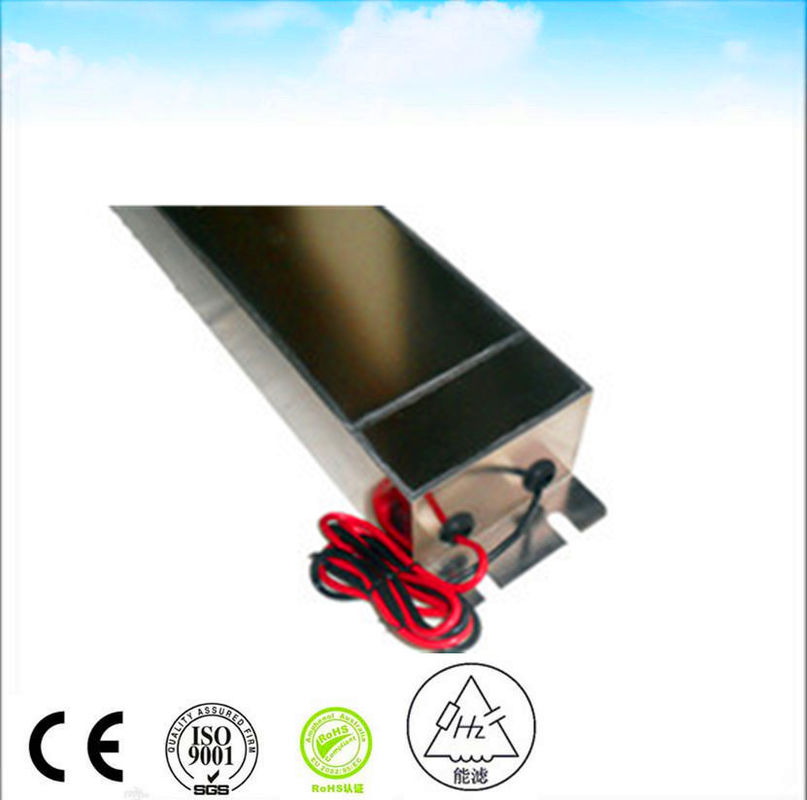

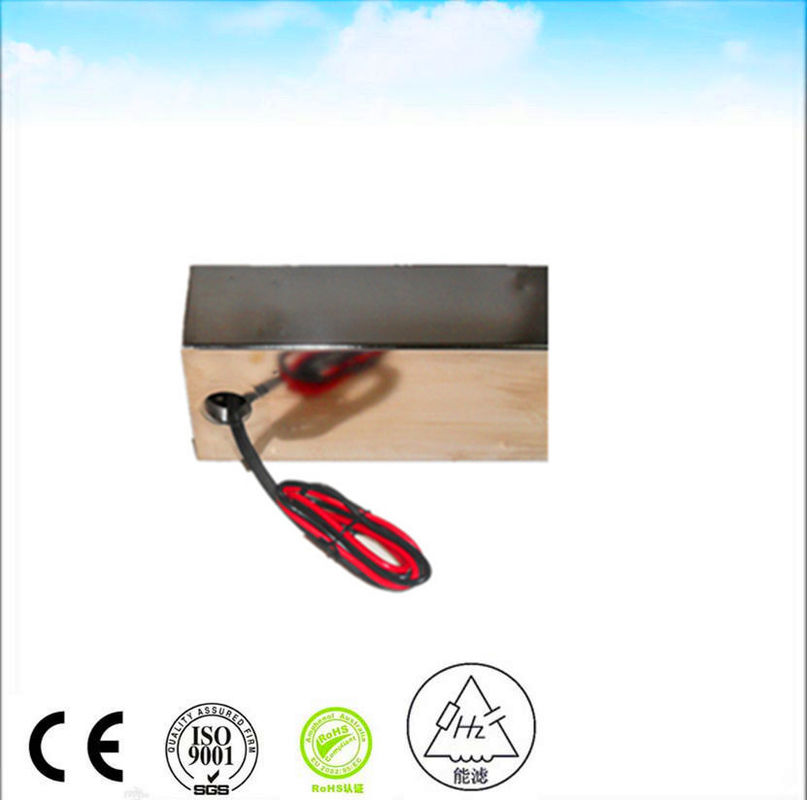

32a filtro di linea di alimentazione Emi per camera di schermatura rf camera emc camera anecoica
-
Evidenziare
filtro da EMI basso di perdita
,Emi Filter 32a
,linea elettrica 220vac filtro da EMI
-
ProdottoFiltro di potenza EMI per schermatura RF
-
Corrente nominale32A
-
Frequenza nominale50/60Hz
-
Tensione nominale220 V CA
-
Caduta di tensionedi potenza inferiore a 1 V
-
Sovraccarico140% di corrente nominale per 15 minuti
-
Distorsione armonicaMeno del 2% @ corrente nominale completa
-
Tensione di resistenza dielettrica1000VDC (linea a linea) 1000VDC (linea a cassa)
-
Effetto di schermatura10KHz≥60dB
-
Resistenza di isolamento DCCome per il metodo MIL-STD-202 202
-
Classificazione climatica25/070/21
-
Luogo di origineP.R.CHINA
-
MarcaHAOZHUO
-
Certificazionece
-
Numero di modelloHZ-2X32C5
-
Quantità di ordine minimo10 PCS PER ORDINE
-
Imballaggi particolariCartone
-
Capacità di alimentazione100 PCS ALLA SETTIMANA
32a filtro di linea di alimentazione Emi per camera di schermatura rf camera emc camera anecoica
1P 220VAC 50/60 Hz16A Filtro per linee di alimentazione EMI per camera di schermatura RF
Quando si sceglie il filtro della linea di alimentazione, si devono considerare tre indicatori principali: in primo luogo tensione e corrente, poi perdita di inserimento e infine dimensione e struttura.Dal momento che il filtro all'interno è tipicamente in vaso, l'ambiente non è una preoccupazione principale.le caratteristiche di temperatura di tutti i materiali di potatura e dei condensatori del filtro hanno una certa influenza sulle caratteristiche ambientali del filtro di potenza.
|
Dati sulle prestazioni |
|
Caduta di tensione: inferiore a 1V |
|
Sovraccarico: 140% della corrente nominale per 15 minuti |
|
Distorsione armonica: inferiore al 2% @ corrente nominale completa |
|
Corrente di perdita:≤ 0,2A@380/230VAC e 50Hz |
|
Tensione di resistenza dielettrica: 1000VDC (linea a linea) 1000VDC (linea a cassa) |
|
Resistenza all'isolamento DC: secondo il metodo MIL-STD-202 202 |
|
Resistenza terminale: secondo il metodo 211 del MIL-STD-202 |
|
Aumento della temperatura: secondo MIL-F-15733 |
|
Effetto di schermatura: |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
Classificazione climatica: 25/070/21 |
I filtri per linee di alimentazione sono generalmente progettati come filtri passivi composti da resistori, condensatori e induttori, senza componenti attivi come i transistor.Secondo le caratteristiche dell'EMI alla porta di alimentazione, il filtro di linea EMI è un filtro passivo a basso passaggio, che trasmette AC all'alimentazione senza attenuazione e attenua notevolmente il rumore EMI in entrata con AC.sopprime efficacemente il rumore EMI generato dalle apparecchiature elettriche, per evitare che entrino nella rete elettrica CA per interferire con altri dispositivi elettronici.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Possiamo risolvere il problema dell'IME in modo rapido, efficace e a basso costo.
- Le nostre attrezzature di prova: ponte digitale LCR/testore di tensione/testore di resistenza all'isolamento/analisatore di spettro/testore di induttore/sorgente di segnale standard/stanza di scudo/testore di intensità di interferenze ecc.
- Il nostro prodotto: filtro EMI per uso generale/filtro EMI per inverter di frequenza/filtro EMI per impianti di schermatura/filtro EMI per applicazioni militari
- Il nostro vantaggio: elevata qualità/alta redditività/corto tempo di consegna
- Il nostro servizio: tutti i prodotti hanno due anni di garanzia
