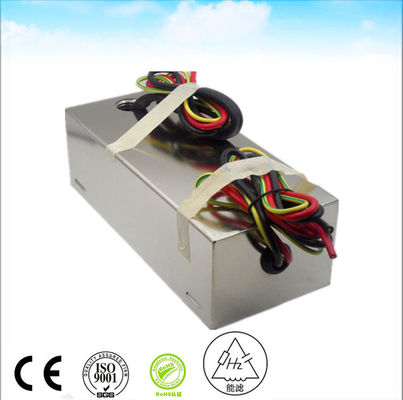

25A monofase EMI Filter Design

I filtri da disturbo elettromagnetico (EMI) sono cruciali per una vasta gamma di attrezzature e di dispositivi. L'installazione del filtro da EMI li aiuta per funzionare come previsto e per impedirli l'interferenza con altri dispositivi. La compatibilità elettromagnetica (contabilità elettromagnetica) è inoltre una componente chiave di soddisfare le richieste di conformità dei regolamenti globali e di molti standard industriali. Affinchè i filtri da EMI forniscano la prestazione desiderata, devono essere installati correttamente. A seguito dei best practice per l'installazione i filtri da EMI aiuta nell'ottimizzazione della loro prestazione ed assicura i margini sicuri di conformità per i dispositivi.

Mentre determinati best practice si applicano a quasi tutte le installazioni del filtro da EMI, il processo di installazione per ogni filtro può essere leggermente differente. A causa di questa variazione, essere sicuro di consultare la letteratura del prodotto per il filtro da EMI quando la installano o di contattare ingegneria di applicazione. Con quello in mente, qui sono alcune delle pratiche dell'installazione raccomandate più importanti per i filtri da EMI.

Le seguenti punte possono contribuire ad assicurare la messa a terra adeguata di EMI:

• Usi i collegamenti di bassa impedenza per collegare le varie parti della presa di terra. I cavi piani, per esempio, offrono l'impedenza più bassa di HF che i cavi del giro fanno.
• Assicuri che tutti i collegamenti di terra siano brevi come possibile. Consideri facendo uso di una striscia di messa a terra piana e intrecciata, come queste componenti forniscono l'area aumentata.
• Usi la più grande area disponibile come il conduttore a terra. La parete del gabinetto è spesso una superficie adatta.
• Rimuovendo la pittura dalle superfici di montaggio dei gabinetti può contribuire a raggiungere un legame di bassa impedenza.
• Per assicurare la sicurezza e la prestazione adeguata, assicuri che la terra della centrale elettrica sia collegata al punto terminale di messa a terra del filtrante prima del collegamento dei qualsiasi cavi.
• Sia sicuro di ricercare e seguire tutte le norme di sicurezza pertinenti relative alla messa a terra.
• Esamini tutti i collegamenti in vostri impianti di terra di bassa impedenza come componente dei vostri controlli di manutenzione programmata.
