50A 120 250V Ac Dc Emi filtro della linea di alimentazione Ac filtro del rumore Emc filtro della linea di alimentazione rf camera di schermatura emc camera anecoica

MOQ:	>Pezzi =1
prezzo:	$300.00
standard packaging:	pc 1 in un cartone il peso lordo è circa 20Kg
Supply Capacity:	100 pezzo/pezzi per Settimana

Detail Information

Product Description

Detail Information

Luogo di origine

La Cina

Marca

nenglv

Certificazione

Numero di modello

HZ-2X50C5

Tipo:

Filtro EMI

Funzione di trasferimento:

Passaggio basso

Tipo di pacchetto:

Foro passante

Frequenza centrale nominale:

50/60Hz

Larghezza di banda 3dB:

Perdita di inserzione:

100 dB

Impedenza di ingresso:

50ohm

Attenuazione della banda di arresto:

100 dB

Tensione nominale:

120/250VAC

Corrente nominale:

16A 30A

Frequenza operativa:

50/60Hz

Applicazione:

Stanza di protezione di rf

Porta:

Shanghai

Evidenziare:

CC Emi Filter di CA 50A

CC Emi Filter di CA 250V

CA 1000VDC Emi Filter

Product Description

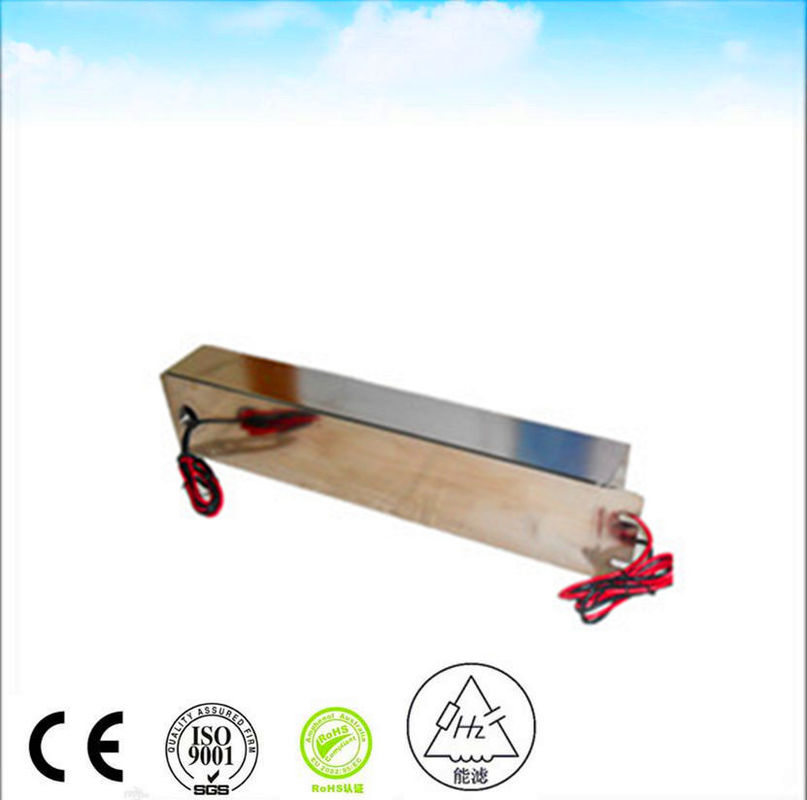

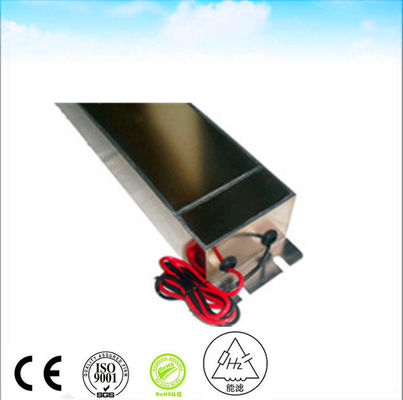

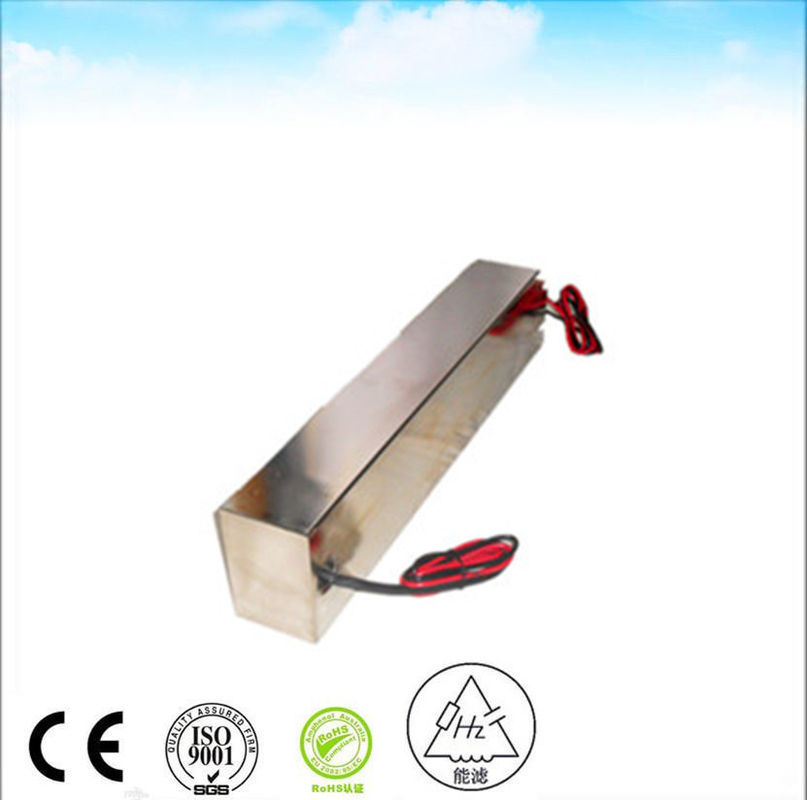

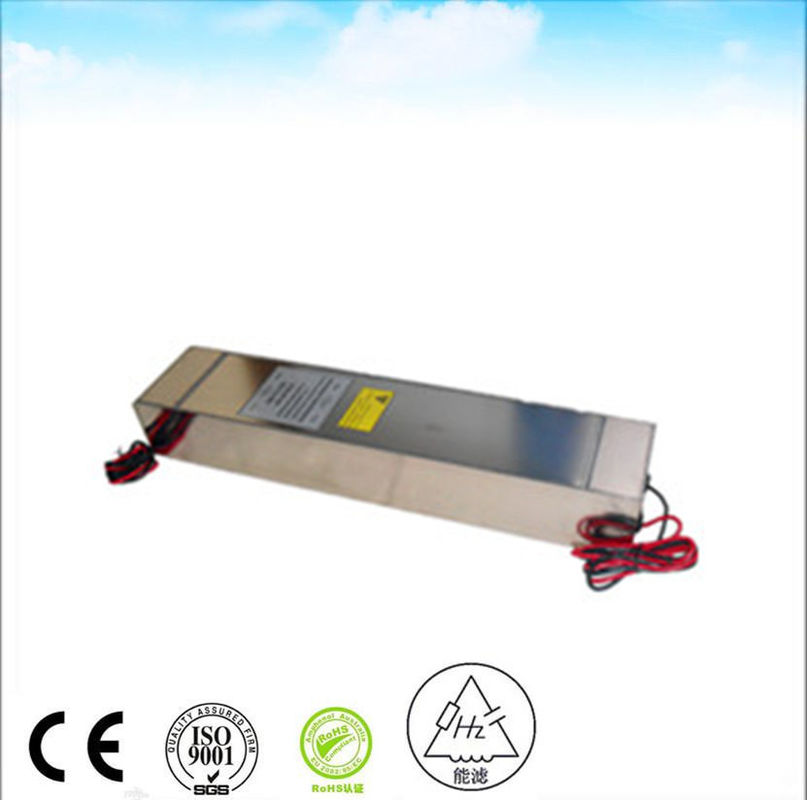

250VAC 50A Emi filtro di linea di alimentazione camera anecoica

Voltaggio nominale	250 VAC
Corrente nominale	30 A
FREQUENZA operativa	50 60 Hz
Caduta di tensione	di potenza inferiore a 1 V
Sovraccarico	140% di corrente nominale per 15 minuti
Distorsioni armoniche	Meno del 2% @ piena corrente nominale
Corrente di perdita	≤ 0,2A@380/230VAC e 50Hz
Tensione resistente dielettrica	1000VDC (linea a linea) 1000VDC (linea a cassa)
Resistenza dell'isolamento DC	Come per il metodo MIL-STD-202 202
Forza terminale	Come per MIL-STD-202 Metodo 211
Aumento della temperatura	Come per MIL-F-15733
Perdita di inserimento	≥ 100dB@14K-40GHz secondo MIL-STD-220A, in condizioni di carico
Classificazione climatica	25/070/21

Filtro cablaggio / suggerimenti di connessione
Il filtro EMI funziona in entrambe le direzioni: impedisce al rumore della linea elettrica di entrare e impedisce al rumore generato all'interno del sistema di uscire.Dato che il rumore viaggia prevalentemente sulle linee elettriche ed è spesso irradiato da quelle, il cablaggio/connessione del filtro diventa cruciale nel processo di installazione del filtro EMI. Tenere a mente le migliori pratiche di cablaggio può aiutare a ridurre molti potenziali problemi EMI.

Se i cavi devono essere incrociati, assicurarsi che i cavi siano incrociati in angolo retto o il più vicino possibile.
Metti i conduttori il piu' vicino possibile al pannello.
Assicurarsi che i conduttori di ingresso e di uscita del filtro siano separati.
Tenere i condotti di ingresso e di uscita separati.
Se necessario, utilizzare cablaggi blindati, specialmente sul lato che deve essere protetto dal rumore irradiato.
Assicurarsi che la protezione dei cavi protetti sia terminata alle due estremità.

Il nostro team tecnico ha più di 10 anni di esperienza nella progettazione di filtri EMI. Conosciamo molto bene lo standard di sicurezza UL VDE CSA CE CQC ecc.
Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and application (GJB151A GJB152A etc)Possiamo risolvere il problema dell'IME in modo rapido, efficace e a basso costo.
Le nostre attrezzature di prova: ponte digitale LCR/testore di tensione/testore di resistenza all'isolamento/analisatore di spettro/testore di induttore/sorgente di segnale standard/stanza di scudo/testore di intensità di interferenze ecc.
Il nostro prodotto: filtro EMI per uso generale/filtro EMI per inverter di frequenza/filtro EMI per impianti di schermatura/filtro EMI per applicazione
Il nostro vantaggio: elevata qualità/alta redditività/corto tempo di consegna
Il nostro servizio: tutti i prodotti hanno due anni di garanzia
I nostri principali clienti: motore inverter a frequenza e sistema servo/sistema di schermatura per risonanza magnetica/sistema di inverter solare/sistema di trasporto ferroviario ecc.
