50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

50A 120 250V Ac Dc Emi filtro della linea di alimentazione Ac filtro del rumore Emc filtro della linea di alimentazione rf camera di schermatura emc camera anecoica

Prodotti - linea elettrica di EMI filtro
  • Evidenziare

    CC Emi Filter di CA 50A

    ,

    CC Emi Filter di CA 250V

    ,

    CA 1000VDC Emi Filter

  • Tipo
    Filtro EMI
  • Funzione di trasferimento
    Passaggio basso
  • Tipo di pacchetto
    Foro passante
  • Frequenza centrale nominale
    50/60Hz
  • Larghezza di banda 3dB
    14K
  • Perdita di inserzione
    100 dB
  • Impedenza di ingresso
    50ohm
  • Attenuazione della banda di arresto
    100 dB
  • Tensione nominale
    120/250VAC
  • Corrente nominale
    16A 30A
  • Frequenza operativa
    50/60Hz
  • Applicazione
    Stanza di protezione di rf
  • Porta
    Shanghai
  • Luogo di origine
    La Cina
  • Marca
    nenglv
  • Certificazione
    ce
  • Numero di modello
    HZ-2X50C5
  • Quantità di ordine minimo
    >Pezzi =1
  • Prezzo
    $300.00
  • Imballaggi particolari
    pc 1 in un cartone il peso lordo è circa 20Kg
  • Capacità di alimentazione
    100 pezzo/pezzi per Settimana

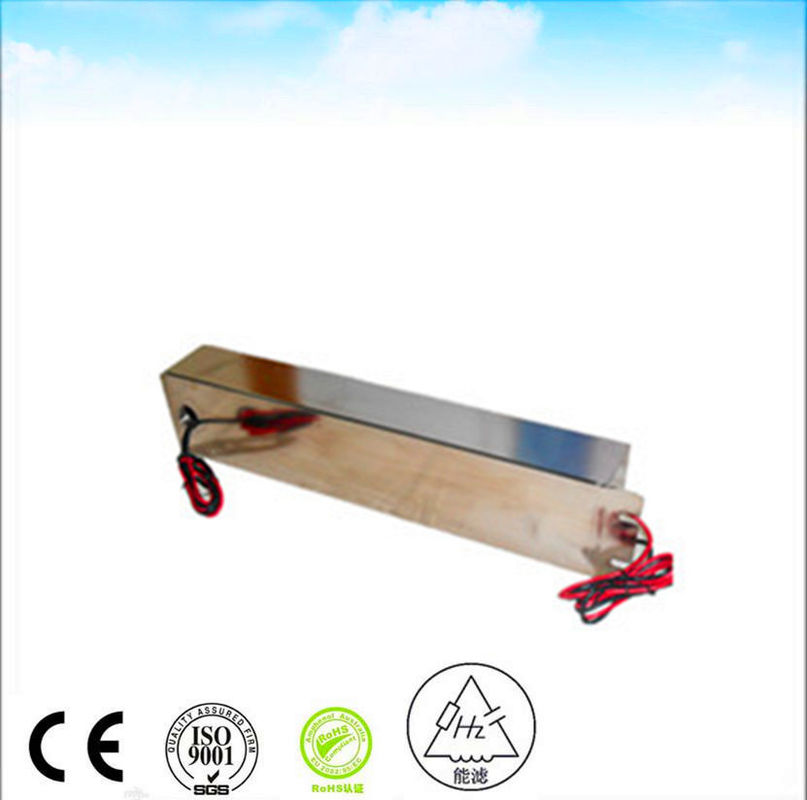

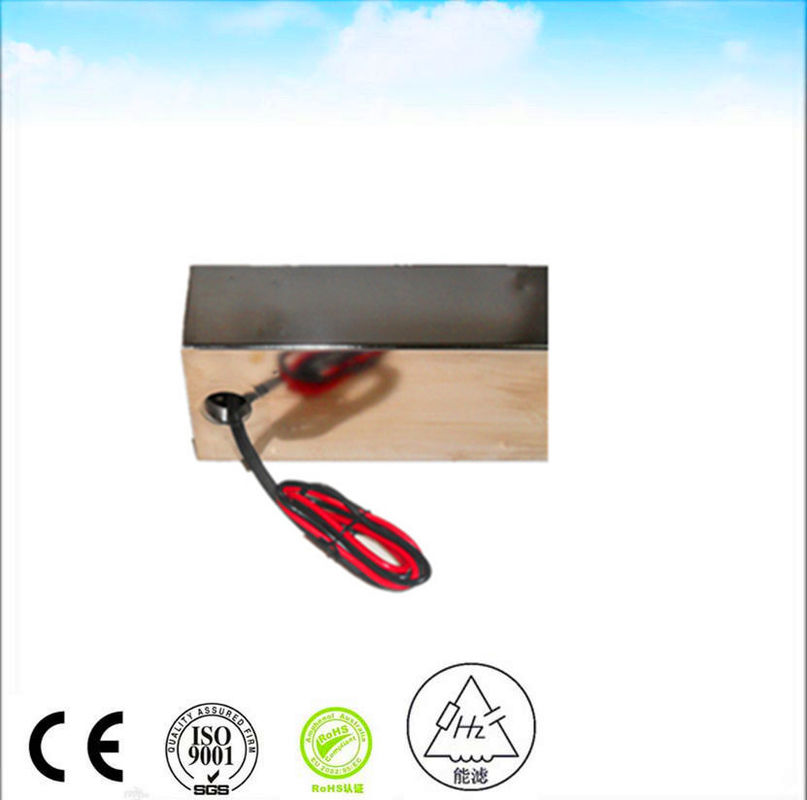

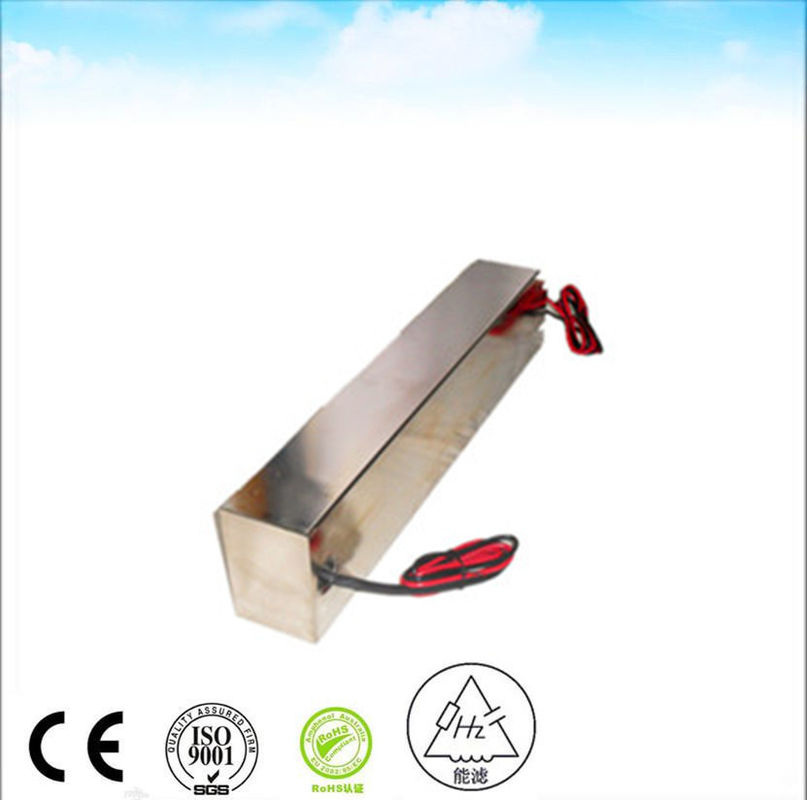

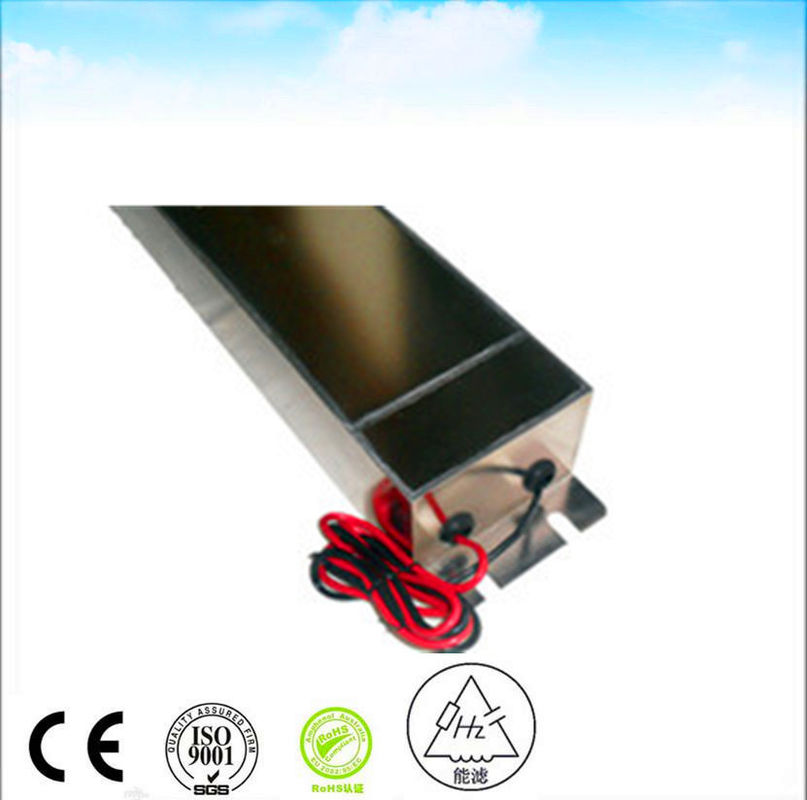

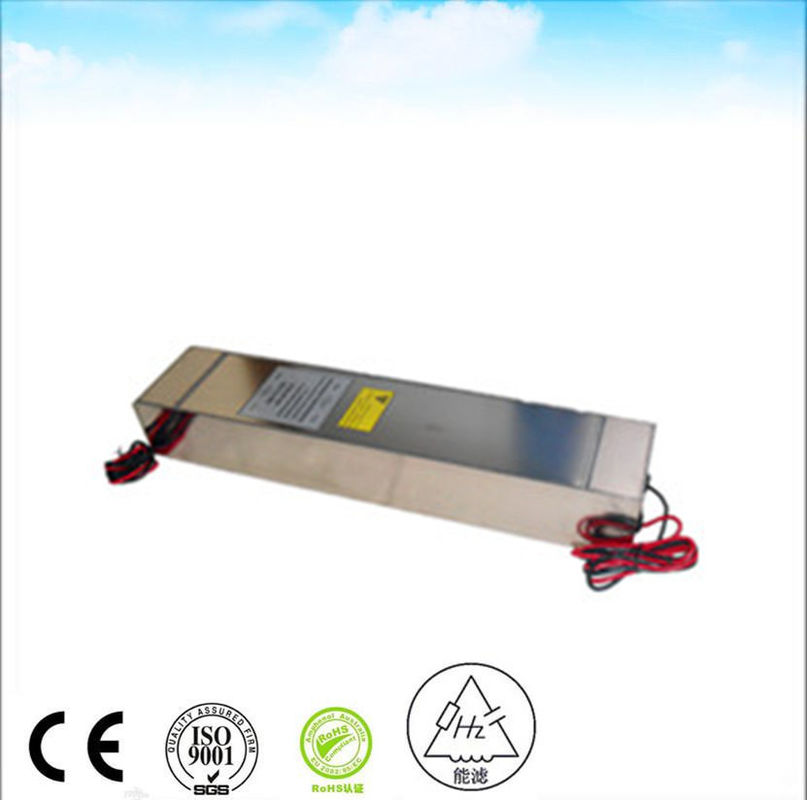

50A 120 250V Ac Dc Emi filtro della linea di alimentazione Ac filtro del rumore Emc filtro della linea di alimentazione rf camera di schermatura emc camera anecoica

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber
  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber
  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber
  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber
  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber
  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber
Ottieni prezzo Ora chiacchieri

250VAC 50A Emi filtro di linea di alimentazione camera anecoica



Voltaggio nominale 250 VAC
Corrente nominale 30 A
FREQUENZA operativa 50 60 Hz
Caduta di tensione di potenza inferiore a 1 V
Sovraccarico 140% di corrente nominale per 15 minuti
Distorsioni armoniche Meno del 2% @ piena corrente nominale
Corrente di perdita ≤ 0,2A@380/230VAC e 50Hz
Tensione resistente dielettrica 1000VDC (linea a linea) 1000VDC (linea a cassa)
Resistenza dell'isolamento DC Come per il metodo MIL-STD-202 202
Forza terminale Come per MIL-STD-202 Metodo 211
Aumento della temperatura Come per MIL-F-15733
Perdita di inserimento ≥ 100dB@14K-40GHz secondo MIL-STD-220A, in condizioni di carico
Classificazione climatica 25/070/21





Filtro cablaggio / suggerimenti di connessione
Il filtro EMI funziona in entrambe le direzioni: impedisce al rumore della linea elettrica di entrare e impedisce al rumore generato all'interno del sistema di uscire.Dato che il rumore viaggia prevalentemente sulle linee elettriche ed è spesso irradiato da quelle, il cablaggio/connessione del filtro diventa cruciale nel processo di installazione del filtro EMI. Tenere a mente le migliori pratiche di cablaggio può aiutare a ridurre molti potenziali problemi EMI.

  • Se i cavi devono essere incrociati, assicurarsi che i cavi siano incrociati in angolo retto o il più vicino possibile.
  • Metti i conduttori il piu' vicino possibile al pannello.
  • Assicurarsi che i conduttori di ingresso e di uscita del filtro siano separati.
  • Tenere i condotti di ingresso e di uscita separati.
  • Se necessario, utilizzare cablaggi blindati, specialmente sul lato che deve essere protetto dal rumore irradiato.
  • Assicurarsi che la protezione dei cavi protetti sia terminata alle due estremità.



  1. Il nostro team tecnico ha più di 10 anni di esperienza nella progettazione di filtri EMI. Conosciamo molto bene lo standard di sicurezza UL VDE CSA CE CQC ecc.
  2. Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and application (GJB151A GJB152A etc)Possiamo risolvere il problema dell'IME in modo rapido, efficace e a basso costo.
  3. Le nostre attrezzature di prova: ponte digitale LCR/testore di tensione/testore di resistenza all'isolamento/analisatore di spettro/testore di induttore/sorgente di segnale standard/stanza di scudo/testore di intensità di interferenze ecc.
  4. Il nostro prodotto: filtro EMI per uso generale/filtro EMI per inverter di frequenza/filtro EMI per impianti di schermatura/filtro EMI per applicazione
  5. Il nostro vantaggio: elevata qualità/alta redditività/corto tempo di consegna
  6. Il nostro servizio: tutti i prodotti hanno due anni di garanzia
  7. I nostri principali clienti: motore inverter a frequenza e sistema servo/sistema di schermatura per risonanza magnetica/sistema di inverter solare/sistema di trasporto ferroviario ecc.




50A 120 250V Ac Dc Emi filtro della linea di alimentazione Ac filtro del rumore Emc filtro della linea di alimentazione rf camera di schermatura emc camera anecoica 0
