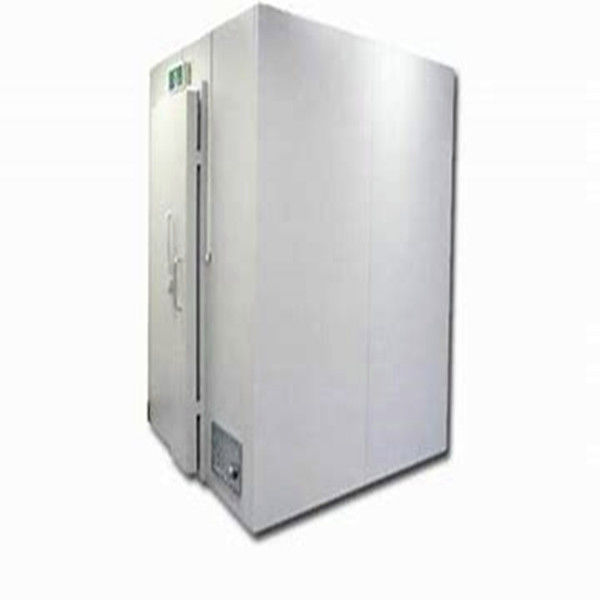

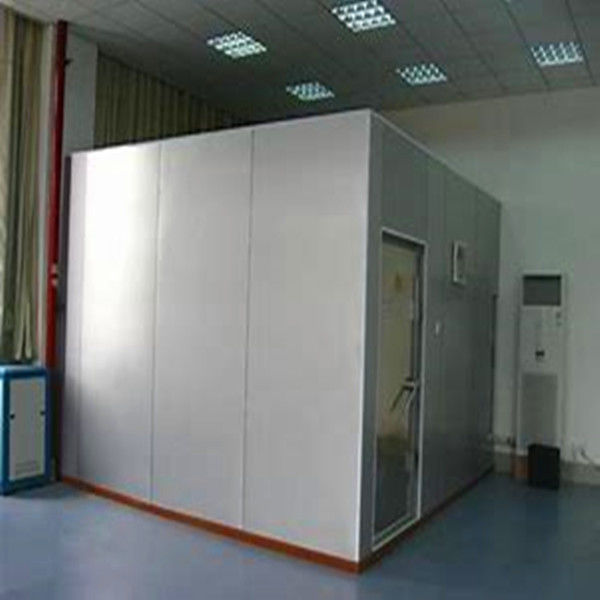

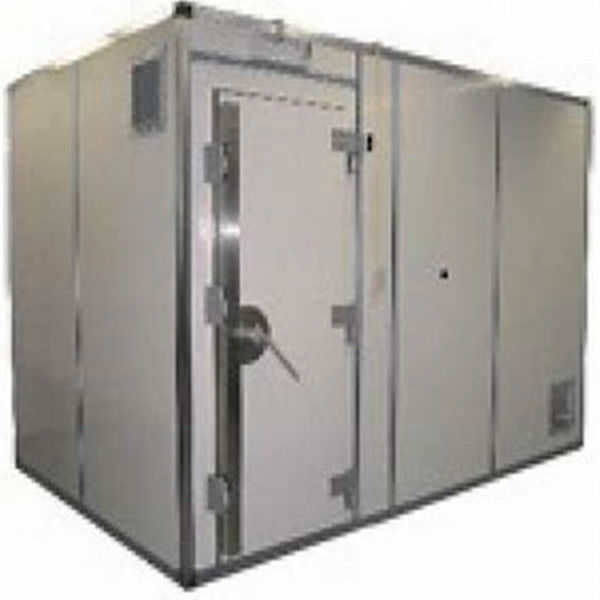

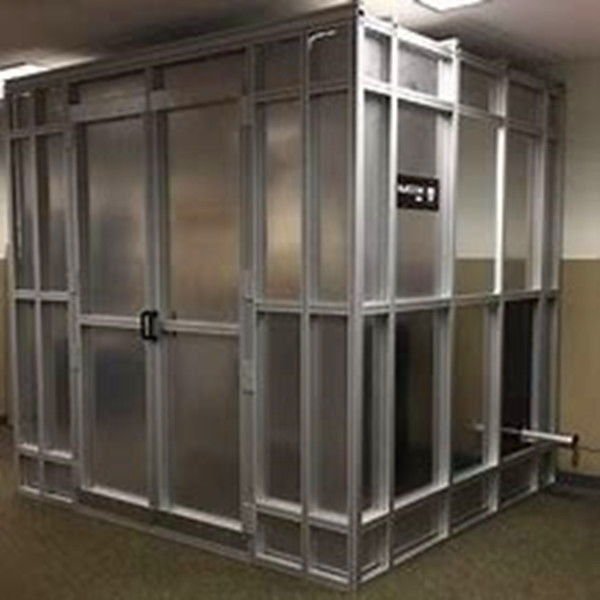

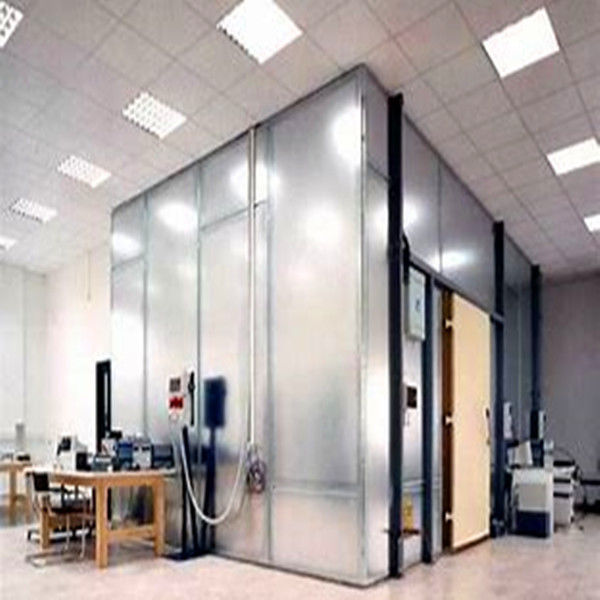

14KHz-40GHz più di 100dB per i laboratori
Scudo RF EMC Pioneer
Quando è necessaria una stanza blindata?
· Se il laboratorio è vicino a un emittente ad ampio spettro (ad esempio apparecchiature che trasmettono più frequenze sotto i 400 Hz), una torre radio, un trasmettitore di telefono cellulare o altri generatori di grandi campi,allora dovresti prendere in considerazione una stanza blindata.
· Se la vostra ricerca è nella banda gamma e non volete utilizzare un filtro a 60/50 Hz per eliminare il rumore della rete elettrica, potreste considerare una stanza blindata.Si consiglia di seguire i passaggi di cui sopra per ridurre al minimo il rumore della rete elettricaSe questo non è sufficiente per le vostre esigenze, allora una stanza blindata può aiutare.
| Caratteristiche del prodotto | ||||
| I pannelli di protezione sono costituiti da piastre di acciaio stampate laminate a freddo.che può impedire alle lastre di distorsione e garantire la livellazione delle lastre di acciaio. | ||||
| La costruzione del telaio autoportante è realizzata con materiali di sezione. | ||||
| La porta di schermatura è opzionale: porta elettromotrice standard (alternativa elettromotrice / manuale), porta di schermatura completamente automatica (attivata dalla luce con password) porta scorrevole.La decorazione in acciaio inossidabile è sulla superficie della portaLe dimensioni standard della porta sono:0.85×2 ((m). | ||||
| Porta scorrevole sospesa a grande scala, porta scorrevole elettro-motrice, porta scorrevole a gasbag elettro-motrice, porta rotante con binario. | ||||
| La finestra ventilata è progettata in tipo di guida d'onda cellulare con dimensione: 300×300 mm. | ||||
| Il filtro di alimentazione è in condizioni di elevate prestazioni e di bassa perdita. | ||||
| Telefono, aria condizionata, dispositivi antincendio, fibra ottica e cavi CAT5 possono essere dotati su misura. | ||||
| La decorazione sarà organizzata nella stanza di schermatura secondo i requisiti della stanza di attrezzature standard. | ||||
| Proprietà di schermatura (dB) | ||||
|
Campo magnetico |
14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Ondata di piano | 50-103 MHz | 120 dB | ||
|
Micro software |
1-10 GHz | 110 dB | ||
| 10-20 GHz | 100 dB | |||
| 20-40 GHz | 80 dB | |||
| Portata di applicazione | ||||
| Test EMC | ||||
| Articolo 1 | Modulo Tipo di pannello, lamiera di acciaio galvanizzato da 2 mm/3 mm | |||
| Articolo 2 | Porta di protezione RF, dimensione aperta:1000*2000mm O Dimensione personalizzata |
|||
| Articolo 3 | Filtri di potenza 16A/ 32A/50A/63A O parametro personalizzato |
|||
| Articolo 4 | pannelli di ventilazione a nido di miele 300x300x25 mm 300x600x25 mm O Dimensione personalizzata |
|||
| Articolo 5 | Pannello RF 300*200mm,compresa la guida d'onda Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 O Dimensione personalizzata |
|||
| Articolo 6 | Pavimento Pavimenti antistatici o pavimenti laminati O materiali personalizzati |
|||
| Articolo 7 | Assorbente RF in schiuma Piastrelle di ferrite Assorbente di potenza elevata |
|||
| Articolo 8 | Berillium copper Finger | |||
| Articolo 9 | Guida d'onda in acciaio | |||
| Articolo 10 | Guarnizione di protezione EMI | |||
| RF Proprietà di schermatura della camera anecoica (dB) | ||
|
Campo magnetico |
14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 kHz | 110 dB | |
| Ondata di piano | 50-103 MHz | 120 dB |
|
Micro software |
1-10 GHz | 110 dB |
| 10-20 GHz |
100 dB |
|
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
