camera di scudo per risonanza magnetica RF personalizzata
A causa dell'aumento dell'inquinamento elettromagnetico ambientale, le misurazioni sensibili e accurate sono spesso influenzate dal rumore RF.L'applicazione di camere blindate RF Comtest fornisce la massima attenuazione di schermatura possibile, creando un ambiente elettromagnetico controllato per eseguire prove ad alta sensibilità senza distorsioni.
Caratteristiche del prodotto:

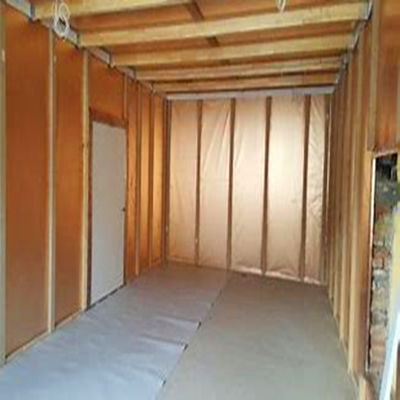

Descrizione della camera di risonanza magnetica:
Questa struttura modulare è avvolta in rame elettroplatabile che può soddisfare qualsiasi criterio di progettazione.4 cm (1 3/4") di cuciture fortemente compresseI dispositivi di fissaggio interni non devono penetrare la superficie dello scudo per progettazione, il che migliora la lunga durata dello scudo.
| Caratteristiche del prodotto | ||||
| I pannelli di protezione sono costituiti da piastre di acciaio stampate laminate a freddo.che può impedire alle lastre di distorsione e garantire la livellazione delle lastre di acciaio. | ||||
| La costruzione del telaio autoportante è realizzata con materiali di sezione. | ||||
| La porta di schermatura è opzionale: porta elettromotrice standard (alternativa elettromotrice / manuale), porta di schermatura completamente automatica (attivata dalla luce con password) porta scorrevole.La decorazione in acciaio inossidabile è sulla superficie della portaLe dimensioni standard della porta sono:0.85×2 ((m). | ||||
| Porta scorrevole sospesa a grande scala, porta scorrevole elettro-motrice, porta scorrevole a gasbag elettro-motrice, porta rotante con binario. | ||||
| La finestra ventilata è progettata in tipo di guida d'onda cellulare con dimensione: 300×300 mm. | ||||
| Il filtro di alimentazione è in condizioni di elevate prestazioni e di bassa perdita. | ||||
| Telefono, aria condizionata, dispositivi antincendio, fibra ottica e cavi CAT5 possono essere dotati su misura. | ||||
| La decorazione sarà organizzata nella stanza di schermatura secondo i requisiti della stanza di attrezzature standard. | ||||
| Proprietà di schermatura (dB) | ||||
| 14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Ondata di piano | 50-103 MHz | 120 dB | ||
| 1-10 GHz | 110 dB | ||
| 10-20 GHz | 100 dB | |||
| 20-40 GHz | 80 dB | |||
| Portata di applicazione | ||||
| Test EMC | ||||
| Articolo 1 | Modulo Tipo di pannello, lamiera di acciaio galvanizzato da 2 mm/3 mm | |||
| Articolo 2 | Porta di protezione RF, dimensione aperta:1000*2000mm O Dimensione personalizzata | |||
| Articolo 3 | Filtri di potenza 16A/ 32A/50A/63A O parametro personalizzato | |||
| Articolo 4 | pannelli di ventilazione a nido di miele 300x300x25 mm 300x600x25 mm O Dimensione personalizzata | |||
| Articolo 5 | Pannello RF 300*200mm,compresa la guida d'onda Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 O Dimensione personalizzata | |||
| Articolo 6 | Pavimento Pavimenti antistatici o pavimenti laminati O materiali personalizzati | |||
| Articolo 7 | Assorbente RF in schiuma Piastrelle di ferrite Assorbente di potenza elevata | |||
| Articolo 8 | Berillium copper Finger | |||
| Articolo 9 | Guida d'onda in acciaio | |||
| Articolo 10 | Guarnizione di protezione EMI | |||
Accessori per le sale di risonanza magnetica
| Accessori 1 | Porta per risonanza magnetica 1.2x2.1M |
| Accessori 2 | Finestra di risonanza magnetica 0.8x1.2M |
| Accessori 3 | Filtro EMI 16A/ 25A/ 30A |
| Accessori 4 | Filtro di rame d'argento 300x300x25 mm 300x600x25 mm |
| Accessori 5 | pannello di rame Foglio di rame 1380 mmx0,105 mm |
| Accessori 6 | Guida d'onda in ottone |
| Accessori 7 | Nastro di rame larghezza 25 mm 50 M/rollo 50 mm di larghezza 50 M/rollo |
| Accessori 8 | Fabbricazione a partire da fibre sintetiche 2.5 kg/rollo |
| Accessori 9 | Fingeri di rame di berilio |
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
