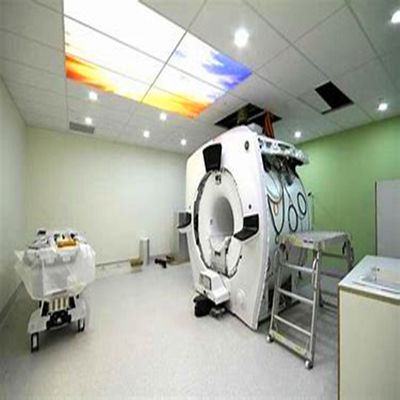

MRT RF CAGE per molti tipi di macchine di risonanza magnetica
Descrizione della camera di risonanza magnetica:
Questa struttura modulare è avvolta in rame elettroplatabile che può soddisfare qualsiasi criterio di progettazione.4 cm (1 3/4") di cuciture fortemente compresseI dispositivi di fissaggio interni non devono penetrare la superficie dello scudo per progettazione, il che migliora la lunga durata dello scudo.
| Caratteristiche del prodotto | ||||
| I pannelli di protezione sono costituiti da piastre di acciaio stampate laminate a freddo.che può impedire alle lastre di distorsione e garantire la livellazione delle lastre di acciaio. | ||||
| La costruzione del telaio autoportante è realizzata con materiali di sezione. | ||||
| La porta di schermatura è opzionale: porta elettromotrice standard (alternativa elettromotrice / manuale), porta di schermatura completamente automatica (attivata dalla luce con password) porta scorrevole.La decorazione in acciaio inossidabile è sulla superficie della portaLe dimensioni standard della porta sono:0.85×2 ((m). | ||||
| Porta scorrevole sospesa a grande scala, porta scorrevole elettro-motrice, porta scorrevole a gasbag elettro-motrice, porta rotante con binario. | ||||
| La finestra ventilata è progettata in tipo di guida d'onda cellulare con dimensione: 300×300 mm. | ||||
| Il filtro di alimentazione è in condizioni di elevate prestazioni e di bassa perdita. | ||||
| Telefono, aria condizionata, dispositivi antincendio, fibra ottica e cavi CAT5 possono essere dotati su misura. | ||||
| La decorazione sarà organizzata nella stanza di schermatura secondo i requisiti della stanza di attrezzature standard. | ||||
| Proprietà di schermatura (dB) | ||||
| 14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Ondata di piano | 50-103 MHz | 120 dB | ||
| 1-10 GHz | 110 dB | ||
| 10-20 GHz | 100 dB | |||
| 20-40 GHz | 80 dB | |||
| Portata di applicazione | ||||
| Test EMC | ||||
| Articolo 1 | Modulo Tipo di pannello, lamiera di acciaio galvanizzato da 2 mm/3 mm | |||
| Articolo 2 | Porta di protezione RF, dimensione aperta:1000*2000mm O Dimensione personalizzata | |||
| Articolo 3 | Filtri di potenza 16A/ 32A/50A/63A O parametro personalizzato | |||
| Articolo 4 | pannelli di ventilazione a nido di miele 300x300x25 mm 300x600x25 mm O Dimensione personalizzata | |||
| Articolo 5 | Pannello RF 300*200mm,compresa la guida d'onda Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 O Dimensione personalizzata | |||
| Articolo 6 | Pavimento Pavimenti antistatici o pavimenti laminati O materiali personalizzati | |||
| Articolo 7 | Assorbente RF in schiuma Piastrelle di ferrite Assorbente di potenza elevata | |||
| Articolo 8 | Berillium copper Finger | |||
| Articolo 9 | Guida d'onda in acciaio | |||
| Articolo 10 | Guarnizione di protezione EMI | |||
Accessori per le sale di risonanza magnetica
| Accessori 1 | Porta per risonanza magnetica 1.2x2.1M |
| Accessori 2 | Finestra di risonanza magnetica 0.8x1.2M |
| Accessori 3 | Filtro EMI 16A/ 25A/ 30A |
| Accessori 4 | Filtro di rame d'argento 300x300x25 mm 300x600x25 mm |
| Accessori 5 | pannello di rame Foglio di rame 1380 mmx0,105 mm |
| Accessori 6 | Guida d'onda in ottone |
| Accessori 7 | Nastro di rame larghezza 25 mm 50 M/rollo 50 mm di larghezza 50 M/rollo |
| Accessori 8 | Fabbricazione a partire da fibre sintetiche 2.5 kg/rollo |
| Accessori 9 | Fingeri di rame di berilio |
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
